构成原理

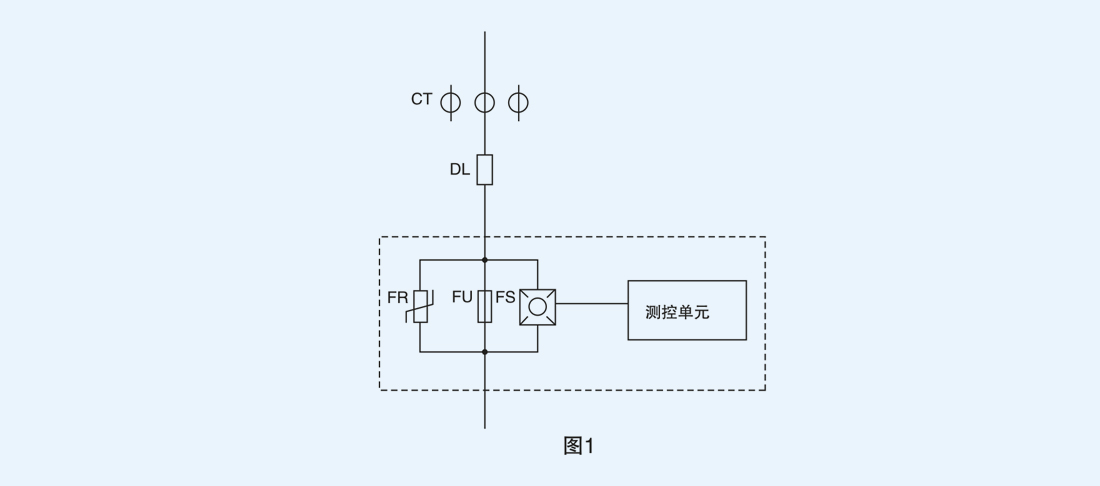

大容量高速开关装置如图一中虚线框所示，它由桥体FS、熔断器FU、非线性电阻FR及测控单元组成，简称FSR，符号表示为
功能特点
★ 产品功能
● 产品特点
型号参数

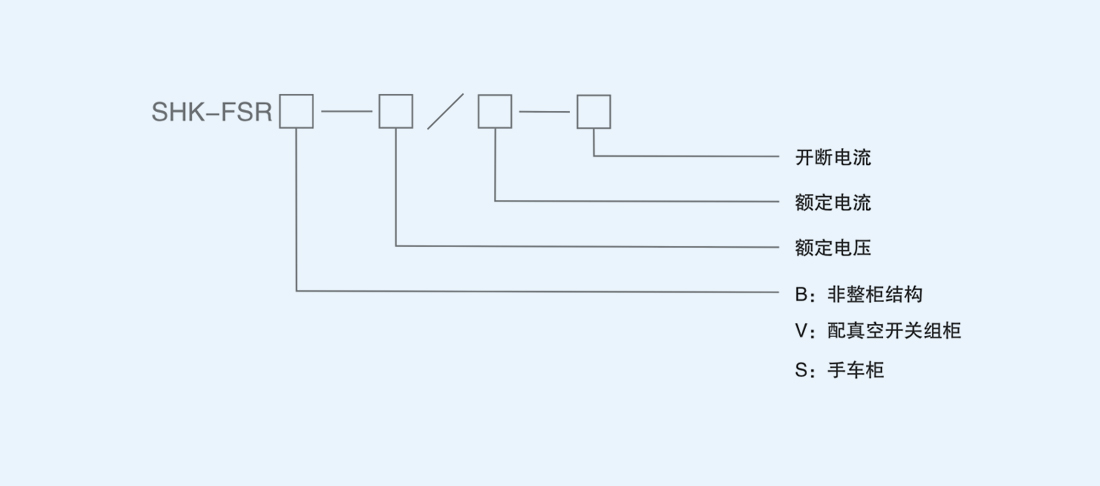

★ 型号规格
额定电压：可在7.2、12、24中选取，分别表示7.2、12、24；
额定电流：可在1000、2000、3000、4000、5000中选取；
开断电流：可在25、31.5、40中选取，分别表示25、31.5、40kA；
结构形式：可在D或G中选取，分别表示前级断路器结构或隔离手车结构。
订货须知
● 环境条件
环境温度：-40℃~+50℃
海拔高度：一般不大于1000米，大于1000米的要特殊设计
使用环境：不得有粉尘、煤气、烟气等具有爆炸性的混合物
安装地点：户内
相对湿度：90%
● 安装调试
本公司根据用户提供的发电机、变压器、线路等系统参数及用户其他要求负责FSR技术设计。
根据用户提供的现场尺寸，本公司负责柜体设计。
应用户要求，本公司协助现场安装与调试，并负责技术指导。
桥体分断信号线严禁开路，安装或试验时应将其可靠短路。
