如图1、图2所⽰，SHK-XGB型智能过电压综合抑治柜由SHK-USPT型抗饱和电压互感器、SHK-SIDR型导体式⾃限流强阻尼抑制器、SHK-LEP型⾼能容能量吸收器、SHK-GKLP型智能微机控制器等组成。
SHK-LEP高能容能量吸收器能有效平缓过电压上升前沿并削平电压尖峰，能耐受各类过电压产生的超大能量；2ms方波可达到2000A，最高可达到3200A；采用对称四星型结构，以大能容氧化锌阀片串联放电间隙作为基本保护单元，能有效限制相间和相对地的过电压，内部装设有特制脱离装置，能有效防止氧化锌阀片烧毁引起的相间短路事故。
SHK-SIDR导体式自限流强阻尼抑制器，采用特殊材料、特殊配方、特殊工艺，经数千次试验研制而成，正常状态下阻抗极小，不改变电压互感器零序回路参数，不影响计量精度，不影响继电保护和自动装置的测量；当发生铁磁谐振时，阻抗迅速增大至少5个数量级，破坏铁磁谐振条件，迫使电压互感器强行退出饱和状态，有效防止“烧PT、爆保险”事故的发生。导体式自限流强阻尼抑制器，利用其本身的物理特性动作，不存在拒动和误动问题。
SHK-USPT抗饱和电压互感器采用优质硅钢片、降低工作磁密，保证在2.5倍过电压下不饱和，大大降低了与系统对地电容之间发生铁磁谐振的可能性，铁芯及线圈采用特殊设计、真空环氧压力浇注工艺，具有优良的绝缘性能，产品过励磁倍数高于GB1207和IEC86的标准要求。
SHK-GKLP智能微机控制器利用DSP高速、重复数据处理能力实现傅里叶分析，同时利用数字处理器强大的逻辑运算能力快速实现液晶显示、远程通讯和数据保护等功能。
系统正常运行时，智能微机控制器实时监测运行电压，当系统发生电压越线（默认值为高于额定电压的130%，或低于额定电压的70%），立即发出报警信号并输出开关量接点，面板显示故障时间、类型和各相电压。
当开口三角电压U△由低电压变成高电压时，表明系统发生故障，微机综合控制器ZK立即启动中断，进入故障类型判别程序，微机综合控制器根据PT二次输出信号Ua、Ub、Uc,进行单相接地、线路断线运行等故障类型和相别的判断。
当发生系统线路断线故障时，装置发出报警信号并输出开关量接点，以便用户对有可能因断线运行导致误动作的继电保护进行闭锁。
当发生铁磁谐振故障时，作为抗饱和电压互感器配合特制导体式自限流强阻尼抑制器的后备手段，微机综合控制器ZK根据开口三角电压幅值和频率迅速判断出谐振类型，并可根据用户需要投入相应的阻尼电阻。
装置中三相组合式高能容能量吸收器可限过电压、平缓上升陡度、吸收过电压能量，消除过电压保护器死区，内置脱离器防阀片失效，保运行安全。
装置采⽤抗饱和电压互感器并在⼀次绕组中性点加装导体式⾃限流强阻尼抑制器，能有效破坏铁磁谐振条件。

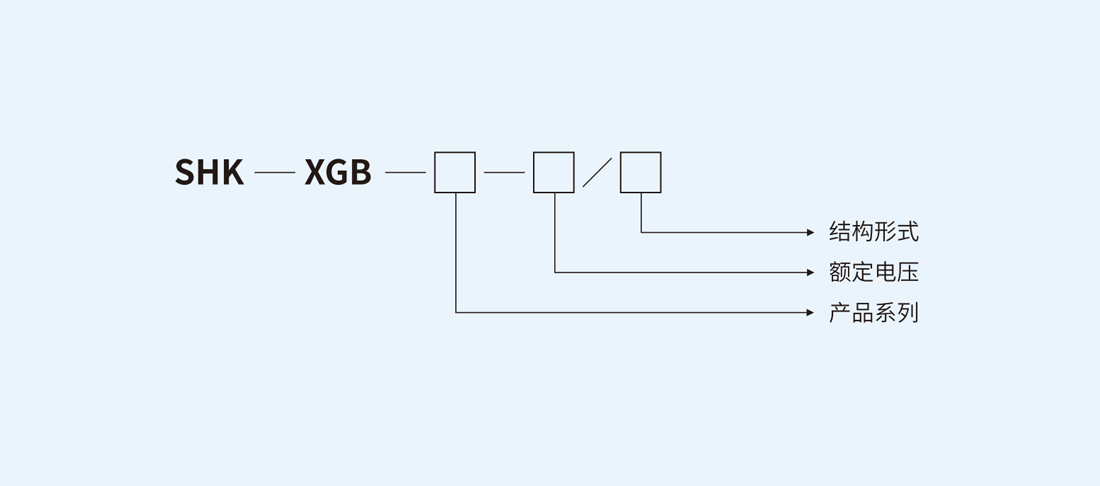

★ 型号规格
产品系列：I表示普通型，选用组合式过电压保护器、抗饱和电压互感器；Ⅱ表示增强型，选用高能容能量吸收器、抗饱和电压互感器配导体式自限流强阻尼抑制器。
额定电压：可在3.6、7.2、12、24、40.5中选取，分别表示3.6、7.2、12、24或40.5kV；
结构形式：S1表示隔离手车式；S2表示PT手车式；不填写表示固定式结构。
★ 技术参数
|
序号 |
参数名称 |
单位 | 技术数据 | ||||
| 1 | 额定电压 | kV | 7.2 | 12 | 24 | 40.5 | |
| 2 | 额定绝 缘水平 |
1min工频耐受电压 | 30 | 42 | 55 | 95 | |
| 雷电冲击耐受电压 | 60 | 75 | 125 | 185 | |||
| 3 | 2ms方波电流 | A | 800、1600、2000、2400、3200 | ||||
| 4 | 工作电源额定频率 | AC/DC220V | |||||
| 5 | 通讯接口 | RS485 | |||||
| 6 | 通讯协议 | MODBUS | |||||
| 7 | 保护等级 | 外壳IP4X | |||||
● 环境条件
环境温度：-25~+50°C
海拔高度：<2000m
空气湿度：日平均湿度≤96%、月平均湿度≤90%
地震烈度：8度（水平加速度0.25g、垂直加速度0.105g）
周围环境：不得有粉尘、煤气、烟气等具有爆炸性、腐蚀性和易燃性的混合物
