SHK-GXK多功能开关柜状态智能显控仪

SHK-GXK多功能开关柜状态智能显控仪。产品功能强大，适用于3~35kV户内开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，通讯协议为MODBUS。

SHK-GXK能够使开关柜进一步智能化、网络化、数字化，方便用户使用与操作。

在线咨询

产品详情

构成原理
功能特点
型号参数

构成原理

适用于户内3~35kV系统；适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，用以显示及控制手车、断路器、接地刀闸位置、柜内温湿度计接点温度检测报警。

功能特点

★ 产品功能

★ 故障记忆功能

系统对加热器断线故障、过流故障、室内温度过高及节点温度过高等故障进行记录，记录的内容包括故障时间，故障性质及故障时的参数。

★ 键盘及中文液晶显示

控制器提供有中文显示的液晶屏及建议操作的键盘。

★ 故障报警及操作

加热过程中，加热指示灯常亮；停止加热时，指示灯灭。

★ 接点测温

提供3-12路接点测温功能，当温度超过设定的最大温度时，液晶屏会闪烁提示节点故障，并记录故障信息。

★ 温湿度控制

可按照给定值控制柜内温度，可根据加热方式进行自动加热或手动加热，同时根据湿度的状况来确定是否启动除湿功能。

★ 人体红外探测

人体红外探测能够识别到6cm以内的柜体正前方靠近的人体，能够保证当柜体高压带电时提示操作人员注意安全。

★ 语音提示

当断路器，手车接地刀等从一种状态变化到另一种状态时，语音提示相应的状态。

★ 高压带电显示

当A、B或C相带电时，面板上相应的指示灯亮，同时提供带电闭锁接点。

★ 操控装置

面板带有：分闸／合闸转换开关；远方／就地转换开关；储能转换开关；柜内照明转换开关。

★ 断路器的状态显示、手车位置显示、隔离刀和接地刀状态显示、储能显示

断路器手车处于工作位置时，发光柱1红色垂直模拟发光条发光；手车处于试验位置时，发光柱1绿色水平模拟条发光。

● 产品特点

● 微处理器控制

产品采用微处理器控制，内部主要元件为优质进口工业级品牌，稳定可靠、寿命长；电路、结构设计合理，抗干扰性强；是一款功能完善的状态显控装置。

型号参数

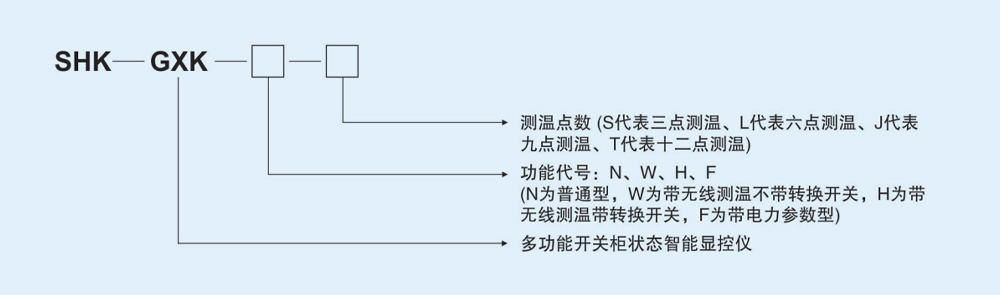

★ 型号规格

功能描述	SHK - GXK - N	SHK - GXK - N(G)	SHK - GXK - W	SHK - GXK - H	SHK - GXK - F
手车位置显示 (光柱)	√	√	√	√	√
断路器状态显示 (光柱)	√	√	√	√	√
断路器储能状态显示	√	√	√	√	√
接地开关状态显示	√	√	√	√	√
高压带电显示 (LED)	√	√	√	√	√
高压带电闭锁功能	√	√	√	√	√
温湿度自动控制功能	√	√	√	√	√
空气调节功能	√	√	√	√	√
温度过高报警功能	√	√	√	√	√
加热器回路断线报警	√	√	√	√	√
加热器过流保护功能	√	√	√	√	√
LCD 显示	√	√	√	√	√
人体红外感应功能	√	√	√	√	√
智能语音防误提示功能	√	√	√	√	√
智能语音状态提示功能	√	√	√	√	√
故障记忆功能	√	√	√	√	√
远程通讯功能 (RS485)	√	√	√	√	√
电器接点测温功能	×	×	√	√	√
电气接点温度过高报警	×	×	√	√	√
储能开关	×	√	×	√	√
自复位型分闸 / 合闸转换开关	×	√	×	√	√
远方 / 就地转换开关	×	√	×	√	√
电压、电流、功率监测报警功能	×	×	×	×	√

★ 技术参数

工作电压	AC: 220V ± 10% ；DC: 110V/220V
工作温度	-20℃~+65℃
介质强度	≥AC2000V
相对湿度	< 95%
三相带电指示启辉	额定相电压 ×0.15~0.65
闭锁启控电压	额定相电压 ×0.65
绝缘性能	≥100M
抗电磁干扰性能	符合 IEC255 - 22 标准规定
功耗	≤10W
加热器功率	100W
