构成原理

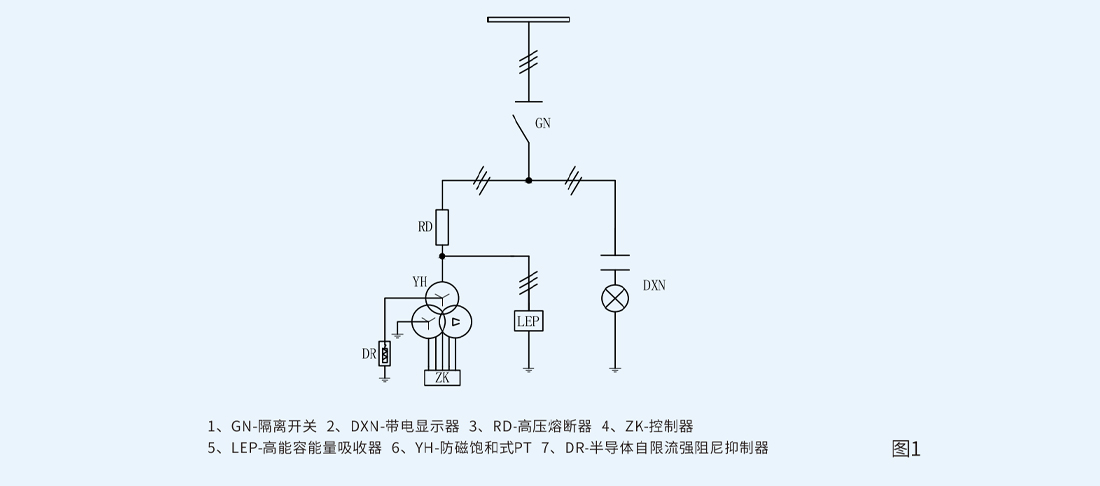

固定式一次系统图及构成
手车式一次系统图及构成
本装置适用于3～35kV中压电力系统。
本装置可以取代电压互感器柜、专用避雷器柜等。
本装置适用于中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统。
装置在正常运行时，柜内智能微机装置实时不间断的检测PT提供的电压信号，一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象，智能微机装置利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确地对系统各种状态进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示、远程通信和数据保护等功能。
当系统出现谐振时，本装置根据系统谐振的不同频率实现快速消除谐振，并输出相应的开关量接点，用于报警，并快速实现液晶显示。
装置具有RS485接口，配有标准的Modbus通讯规约，与用户微机监控系统实现数据远距离通讯和数据传送。
功能特点
★ 产品功能
★ SHK - USPT 性能强
运用励磁技术，绝缘佳，过励磁达 2.5 倍远超标准
★ ZK 控制器功能全
实时监测系统电压、谐波，可追忆故障，精准报警并联动
★ SHK - GLC 作用大
用于装置投退控制，检修调试时与系统可靠隔离
★ ZK 控制器功能详述
采集电压，监测谐波、故障，遇异常精准分析报警并实现多功能
★ SHK - LEP 快速限母线过电压
高效平缓过电压，耐受超大能量，全面消除系统过电压保护的死区
★ SHK - SIDR 抑制铁磁谐振功能
装于 PT 中性点，凭正温度技术两秒内消除铁磁谐振
● 产品特点
● 强大过压防护
消除系统过电压保护死区，能吸收大能量系统过电压，实现低残压保护。
● 高性价比替代
可取代 PT柜，性价比高。能实时监测母线电压，具备带电显示功能。采用模块化设计，结构紧凑、技术先进，高速 DSP 核处理器保障运算实时性与动作准确性。
● 异常状态监控
实时监控系统状态，精准判断异常运行状态，并及时输出开关量接点信号用于报警。
● 便捷通讯与可靠运行
拥有工业标准的 RS485 通讯接口，可向上位机传送系统运行状态。双硬件看门狗电路确保软件运行可靠。液晶显示，运行状态一目了然，菜单式操作方便易用。
● 谐波监测（选配）
实时监测系统谐波含量，可显示 50 次及以下谐波含量。能实时显示系统谐波畸变率，助力用户了解电能质量状况，保障安全可靠运行，具备消除系统铁磁谐振功能。
● 多重安全保障
设置快速脱离器，防止过电压保护器失效引发爆炸事故。可实现无线组网高精度选线，准确率高，具备二次消谐功能。
型号参数

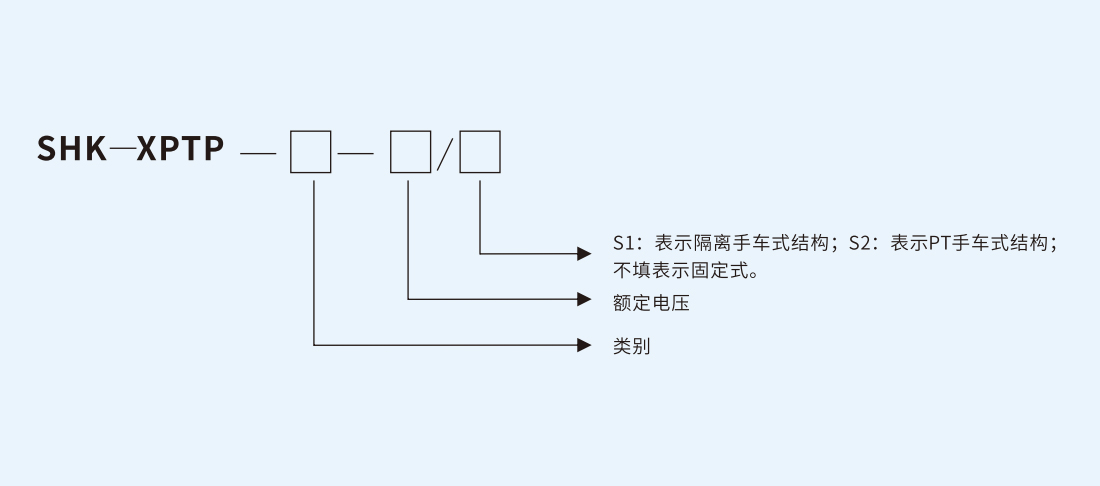

★ 型号规格
★ 技术参数
| 产品主要参数 | 智能微机控制器参数 |
| 额 定 电 压 ： kV 3 6 10 20 35 | 电源电压：AC/DC220V+10% |
| 额 定 频 率 ： Hz 50 | 通讯接口： RS485 |
| 2ms 方波电流： A 10kV(2000A)； 35kV(1500A) | 通讯协议： Modbus |
订货须知
● 环境条件
环境温度：-30°C~+60℃℃
大气压力：80~110kPa
空气相对湿度：90%(25°C)，50%(40C)
海拔高度：<2000m，特殊高度可根据用户要求制作
安装地点应能防御风、雨和防尘设施。
使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在。
