构成原理

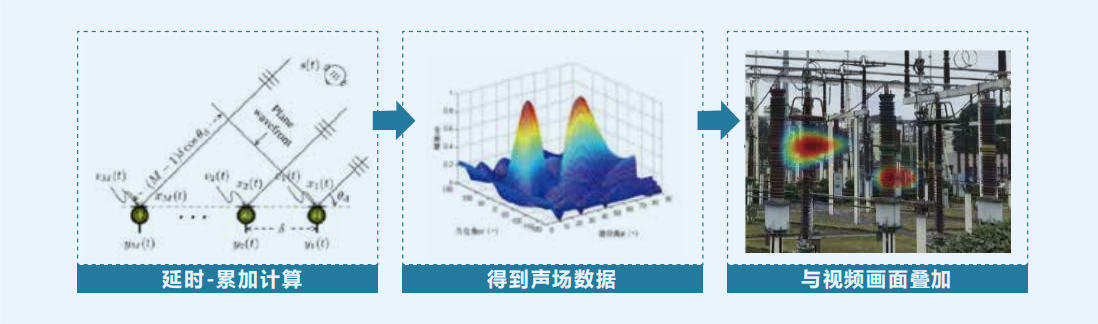

★ 技术原理
基于波束形成算法，计算声源位置：通过将阵列中各个传感器所采集到的信号进行滤波、加权叠加后形成波束，进而通过搜索空间内声源可能的位置来引导波束最终计算出空间各点声。

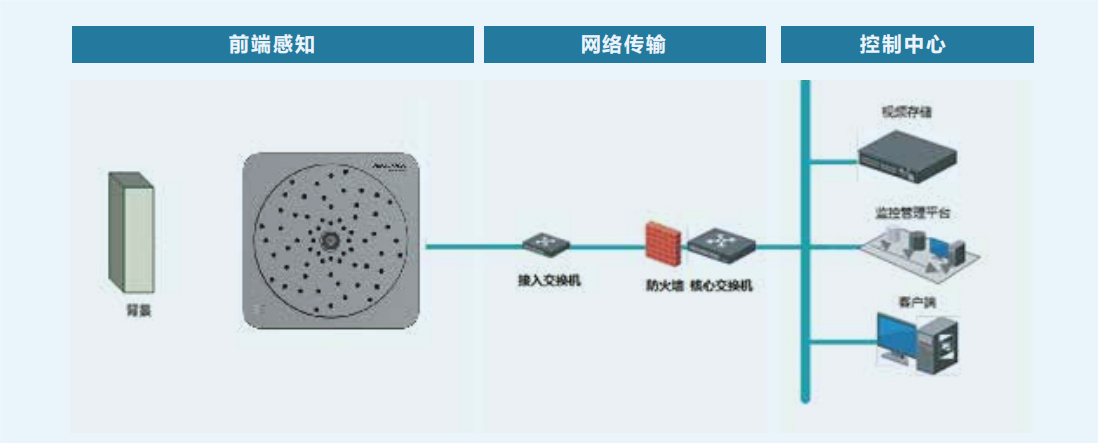

★ 系统架构
本系统设计采用“波束形成算法，计算声源位置”实现7*24h移动端云图预警实现远程设备运维检测，实现5kHz~72kHz超宽频段皆可覆盖，针对可听声到超声频段音源进行检测，可检测人工无法感知的声音频率，智能滤除环境噪音，场景应用广，检测更全面、更准确。同时本系统采用PRPD图谱技术快速判断故障类型，内置放电类型识别算法，自动识别放电类型，可有效区分内部放电、尖端放电和接触不良等故障。
功能特点
★ 产品功能
★ 可自由圈定定位频率段
可自由圈定定位频率段。
★ 全天候实时监测
支持IP67防水等级，可在室外室内多种场景使用。7×24h实时监测。
★ 内置放电类型识别算法
采用PRPD图谱技术，可有效区分内部放电、尖端放电和接触不良等故障*（后 续版本迭代支持）。
★ 超宽频率覆盖
可针对可听声到超声（5kHz~72kHz）频段的音源进行定位。覆盖局放频率范围。
★ 高准确度定位
声源定位+可视成像，高准确度定位气体泄漏或放电位置，并通过高清摄像头进行直观呈现。定位精度可达1°以内。
● 产品特点

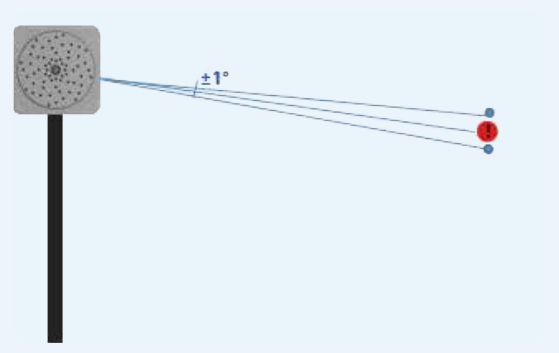

● 定位精准±1℃
相比于传统方式，声光局放可快速发现细微故障，尽可能地减少设备故障和缩短停机时间。
● 7*24h移动端云图预警 实现远程设备运维检测
型号参数
★ 产品核心参数
| 超声传感器 | |
| 传感器类型 | 1/2.8 2MP CMOS |
| 最高分辨率 | 1920 （水平）× 1080（垂直） |
| 视频帧率 | H.264（默认）/H.265，1920×1080 @25fps |
| 图片格式 | JPG |
| 最低照度 | 0.001Lux @（F1.0, AGC ON） |
| 快门 | P 制：1/25s~1/100,000s |
| 镜头 | 定焦：4mm |
| 视场角 | 水平：84°，垂直：46°，对角线：97° |
| 景深 | 景深范围2m~ 无穷远 |
| 音频采集项目 | |
| 麦克风类型 | MEMS |
| 指向性 | 全向 |
| 阵列数量 | 64 |
| 频响范围 | 设备响应频率 2kHz~72kHz；定位频段：5kHz~72kHz |
| 灵敏度 | -38dBV |
| 信噪比 | 68dB |
| 动态范围 | 104dB |
| 过载声压 AOP | 130dB |
| 总谐波失真 THD | 0.1% @94dBSPL，1kHz |
| 音频输出项目 | |
| 采样率和量化位数 | 144kHz 采样 16bit |
| 系统功能 | |
| 声源定位 | 支持 |
| 麦克风异常侦测 | 支持 |
| 联动方式 | SD 卡，上传中心，录像，抓图 |
| 图像功能 | 支持自动 / 手动 / 固定白平衡，支持数字降噪 |
| 伪彩模式 | 云图支持6种伪彩模式 |
| 定位精度 | ≤1° |
| 报警触发 | 支持音频检测报警：包括分贝超限、频率检测、声源定位检测、麦克风异常检测 支持镜头遮挡报警 |
