BOD(保的)自脱离、免维护、大容量三相组合式过电压保护器（以下简称“保护器”）由四个结构参数完全相同的保护单元和状态监测仪（3~10kV产品）构成，保护单元主要由氧化锌阀片FR、放电间隙CG、自动脱离器BK、状态监测仪（3~10kV产品）等组成。

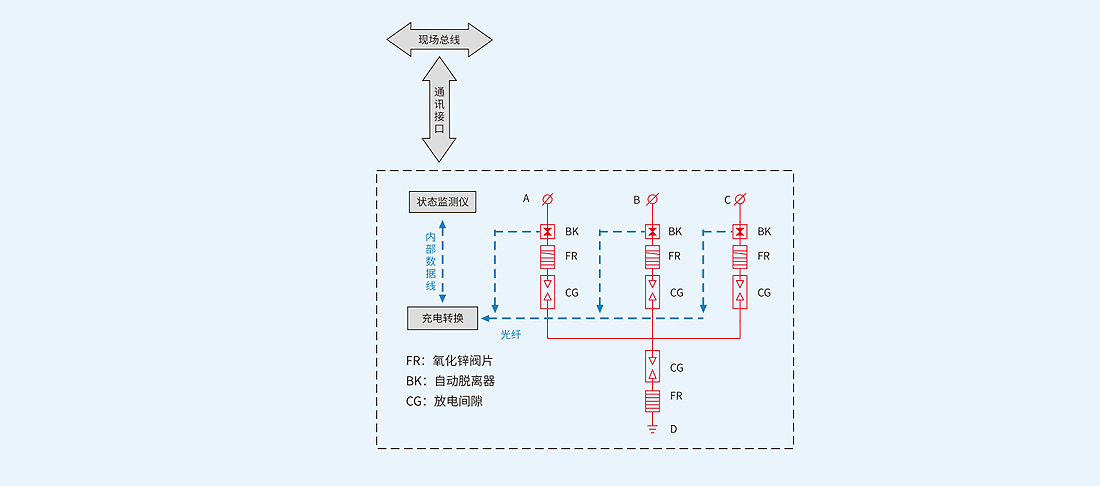

如图所示，在A、B、C相的保护单元上串联了我公司专门研发的专利技术产品“自动脱离器”，通过光电隔离器和光纤将“自动脱离器”的工作状态等信息传递到状态监测仪，再通过数据接口与监控中心实现数据远传。
正常运行时，自动脱离器相当于连接导线，放电间隙CG将氧化锌阀片与系统隔离。当系统发生幅值不高的单相接地或铁磁谐振过电压时间隙不放电，氧化锌阀片的荷电率为零，不存在老化的问题；当过电压超过设计的工频放电电压时间隙放电，氧化锌阀片将过电压限制在较低的水平；当系统过电压消失后，加在保护器两端的只有工频电压，由氧化锌阀片陡平的V-A特性将流过放电间隙的工频电流限制在很低的水平，间隙电弧立即熄灭，无工频续流。

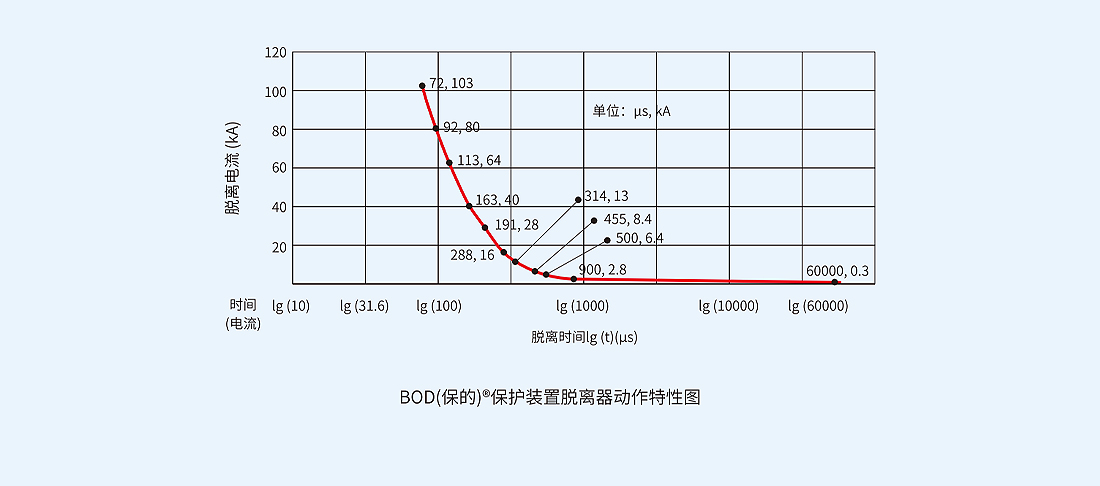

保护器正常动作时放电电流幅值不高、持续时间很短，脱离器不动作；当BOD吸收能量过大、阀片劣化等原因导致氧化锌阀片烧毁时，短路电流达到2kA，自动脱离器可在1ms内快速熔断，可靠完成开断，将烧毁的阀片与系统脱离，有效防止两相短路。同时3~10kV产品配置的状态监测仪显示报警信号，并通过485数据接口向监控中心报告故障信息。

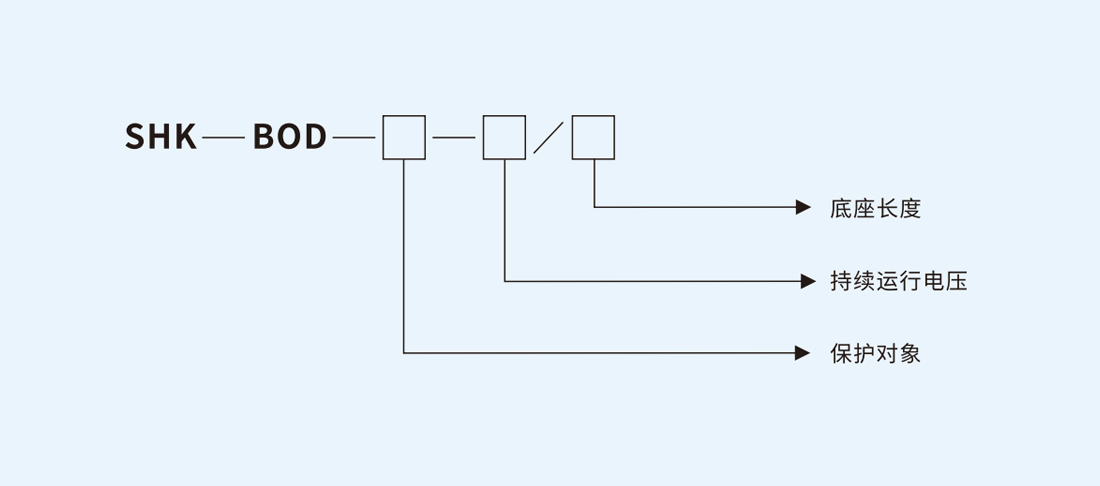

★ 型号规格
保护对象（类型）：D-电机型 Z-电站型（如变压器、发电机、开关、母线、电容器等）
持续运行电压：允许持久地加在保护器相间及相对地的工频电压有效值
底座长度：3~10kV-413mm 35kV-785mm
★ 技术参数
|
保护对象 |
电动机 | 电站设备(变压器、发电机、开关、母线、电容器等) | |||||
| 系统标称电压(kV) | 3 | 6 | 10 | 3 | 6 | 10 | 35 |
| 持续运行电压(kV) | 3.8 | 7.6 | 12.7 | 3.8 | 7.6 | 12.7 | 42 |
| 工频放电电压 (有效值kV≥) |
6.0 | 11.2 | 18.1 | 7.0 | 14.0 | 23.2 | 72 |
| 标称放电电流等级 | 2.5kA | 5kA | |||||
| 1.2/50μs冲击放电 电压(峰值kV中) |
8.5 | 15.8 | 25.6 | 9.0 | 18.1 | 29.9 | 119 |
| 雷电冲击电流 下残压(峰值kV中) |
|||||||
| 试验用操作冲击电流 | 100A | 250A | |||||
| 操作冲击电流下残压 (峰值kV+) |
6.9 | 13.0 | 21.0 | 7.1 | 14.2 | 23.4 | 105 |
| 通流量 | 2ms. (400-800A) | ||||||
| 自动脱离器开断能力 | 300A*60ms-100kA*0.07ms | ||||||
★ 应用方案
用于3~35kV出线开关柜的线路侧：可有效限制线路侧相对地和相与相之间的各种过电压。
用于3~35kV电压互感器柜：可有效限制电源侧相对地和相与相之间的各种过电压。
用于3~35kV进线开关柜的进线侧：可有效限制电源进线侧相对地和相与相之间的各种过电压。
为保证脱离器动作过程中开断能量的顺利转移，除总站进线开关柜内装设一组保护器之外，在主变压器的室内低压母线处还应装设一组同型号的保护器。
● 环境条件
环境温度：-40~+50℃
海拔高度：≤2000 m
周围空气湿度：日平均湿度≤96%、月平均湿度≤90%
地震烈度：8度（水平加速度0.25g、垂直加速度0.105g）
使用环境：不得有粉尘、煤气、烟气等具有爆炸性、腐蚀性和易燃性的混合物
● 注意事项
①采用5kVA以下的耐压设备进行试验时，必须将耐压设备的过流保护动作电流值调整至最小（1~5A），以防断电不及时造成保护器动作寿命的消耗；
②现场只需做交流工频放电电压试验，不得进行直流1mA参考电压测试；
③未施加电压的引线端子必须悬空，以免影响试验结果；
④升压时应平稳均匀升压，待保护器放电后应立即将调压器回零，并切断电源，以免损坏试品；
⑤开关柜做耐压试验时，必须将保护器的引线从柜内母排处断开，以免对保护器造成严重伤害；
⑥为获得与实际安装环境相符合的工频放电电压数据，试验时需将被试品放到金属板上；
⑦试验时若发现测量参数超出参数表中的规定时，请与我公司联系。
● 运行维护
在使用本产品前，必须做工频放电试验，试验时应同时检验状态监测仪及其信号线是否正常。
在本产品安装后，应注意检查信号线与产品本体和监测仪之间的连接状况。
若保护器在一次系统带电的情况下状态监测仪发出脱离器动作报警信号时，应在下一次停电时对保护器及状态监测仪做判断性试验，若监测仪正常，则应立即更换新品。
停电检修设备时，应将保护器表面除尘。
对于35kV保护器，每次停电时应观察保护装置的硅橡胶外套是否有颜色不均匀现象，若在同一胶套上出现局部颜色发黑等不均匀现象，则说明内置脱离器已动作，此时若经试验确认工频放电电压超出初始值的30%，则表明脱离器已经动作，应更换新的保护器。
● 状态检测仪
液品显示屏：为8位STN，用来显示保护器各相脱离器的状态，正常为“1”，异常为“0”；
显示按钮：按下时，显示动作计数值；
安装柱：用M3螺帽或专用螺帽；
Rj45插座：通过网线与保护器本体连接；
通信端子：提供1对485通信端子和1对开关量接点；
电源端子：2号端子接地，1、3号端子任意接入交直流220V。
●状态监测仪使用方法
状态监测仪的液品显示屏可实时显示脱离器状态；
通过通讯端子的常开接点输出脱离器状态信号，建议考虑连接指示灯或蜂鸣器，或直接接入本柜内的微机综保；
柜门面板开孔应是对称的，开孔方向没有正反；
用3枚专用螺帽或标准件M3螺帽，即可将BOD（保的）®状态监测仪固定在开好安装孔的柜门面板上；
用随机提供的双RJ45接头的信号电缆（标准长度为5m）将状态监测仪与保护器本体连接，柜内的交直流220V电源接入监测仪背面指定接插端子上并可靠接地；
当监测仪带电后，面板的液晶显示屏即有显示，此时所显示保护器的脱离器的状态不真实，只有当系统带电后，其显示状态才为真实状态。
●SHK-JY型有源式过电压动作计数器
专门配置于35kV保护器的SHK-JY型计数器，可实时累计动作次数并储存到寄存器中，还可以选配485通信接口，实现与监控中心的数据远传。
SHK-JY计数器需外接交直流110V或220V电源，功耗小于5W。
SHK-JY计数器的开孔尺寸与状态检测仪相同。连接保护器与计数器的网线长度标配为6m。
●状态监测仪的联网
方式1：通过状态监测仪背部“通信端子”里“信号接点”接口连接到本柜内的微机综保装置，再通过微机综保将BOD过电压保护器的工作状态转传到监控主机；
方式2：如果开关柜上无微机综保装置，则需要通过状态监测仪背部“通信端子”里“RS-485”端子组网连接到监控后台；
状态监测仪使用类MODBUS规约，采用RS-485，1位起始位8位数据位，无校验，1位停止位，波特率为9600，地址可调。
1、主站询问开关量下行报文格式为：
地址+功能码+起始地址+字长度+16位CRC校验码
读开关量命令功能码为01H
|
地址 |
功能码 |
起始地址 |
字长度 |
CRC校验 |
|||
|
ADR |
01H |
00H |
00H |
00H |
01H |
CRC低 |
CRC高 |
其中起始地址固定为00 00H。
2、从站应答开关量上行报文格式为：
地址+功能码+字节长度+数据+16位CRC校验码
|
地址 |
功能码 |
字节长度2*LEN |
数据 |
CRC校验 |
|
|
ADR |
01H |
02H |
1个字(即两个字节) |
CRC低 |
CRC高 |
数据位1个字，16bit，最低位表示BOD(保的)®自脱离组合式过电压保护装置的状态，是1为已脱离，0为
正常。
例如：若从站地址15（监测仪安装位置为“1段2#出线柜”）：
主站发送：15 01 00 00 00 01 FE DE，其中FE DE为CRC校验码。
从站回应：15 01 02 00 01 89 FF，其中89 FF为CRC校验码。
后台监视界面应显示：“I段2#出线柜BOD装置已脱离，时间：**：**；**”。
●状态监测仪显示变位时的处理
① 确认保护器是否已经投入系统；
② 确认状态监测仪是否带电；
③ 自脱离组合式过电压保护器内部已脱离；
④ 用户在遵守保管及使用规则的情况下，质保期内产品由于质量原因而发生损坏或不能正常工作，本公司无偿为用户更换或维修；
⑤ 本公司对产品终身维修并以优惠的价格提供备品配件；
⑥ 用户对产品产生疑问，本公司在2小时内给与答复，若有重大技术问题，本公司将派技术人员48小时内（交通工具允许的情况下）赶到现场解决问题。
●包装储运
本装置采用哈夫箱与纸箱包装，包装箱内包含下列配件及技术文件：a.状态监测仪、网线、安装螺栓，b.装箱单、合格证（含检测报告）、使用说明书。产品运输与装卸应避免碰撞和冲击，本品应保存在通风、干燥、无腐蚀性物品的库房中。
