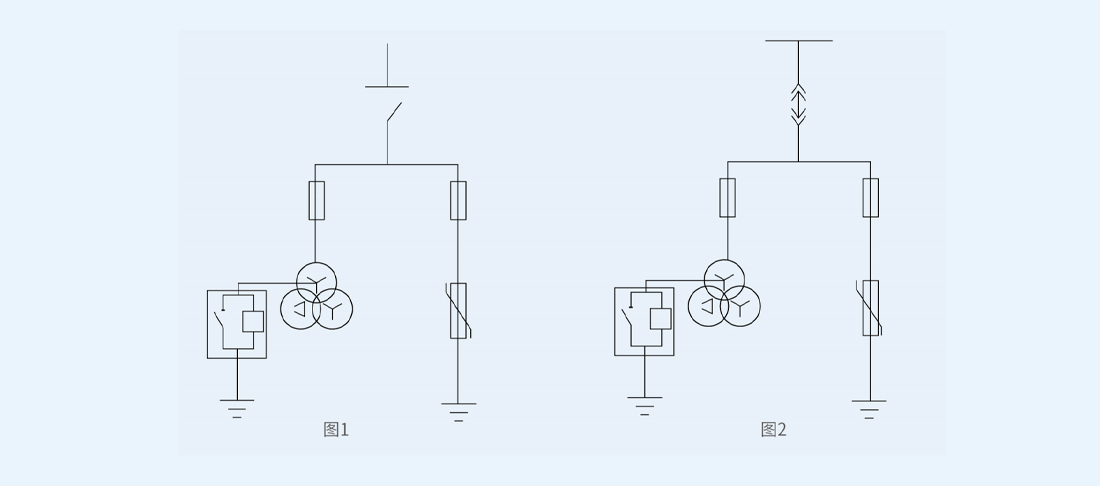

如图1、图2所示，SHK-GYG型中压感知预警柜由抗饱和电压互感器、信号注入直流解耦消谐装置、高能容能量吸收器、开关(隔离手车)、十寸超大屏智能工业控制器及西门子PLC控制系统等元件组成。
SHK-GKLP智能控制器采用西门子PLC控制器，采样频率20-200kHz，大数据矩阵式综合数据分析。配置双16位高分辨率A/ARM卡，互相备份，当一个A/ARM卡故障时，自动切换到另一个A/ARM卡上，避免误报，提供准确率，具有事件故障录波功能并以十寸超大液晶触摸屏显示各种波形数据和视频画面。
SHK-TKG信号注入直流解耦阻尼装置组成，通过逻辑控制对电源发生器发出信号进行周期性注入系统，经过反馈的电流电压及泄漏电流等信息进行判断系统绝缘阻值是否正常。当系统出现铁磁谐振时触发解耦阳尼装置投入，系统正常时解耦阻尼装置退出。
SHK-CQ分布式数据处理器安装在每台出线柜，采集三相电流电压、零序电流、泄漏电流分析处理数据通过网关接入主控系统再整体分析各回路绝缘阻值及变化率，最终提供故障信息和故障波形。
SHK-LEP高能容能量吸收器能有效平缓过电压上升前沿并削平电压尖峰，能耐受各类过电压产生的超大能量；2ms方波可达到2000A，最高可达到3200A；采用对称四星型结构，以大能容氧化锌阀片串联放电间隙作为基本保护单元，能有效限制相间和相对地的过电压，内部装设有特制脱离装置，能有效防止氧化锌阀片烧毁引起的相间短路事故。
SHK-USPT抗饱和电压互感器采用优质硅钢片、降低工作磁密，保证在2.5倍过电压下不饱和，大大降低了与系统对地电容之间发生铁磁谐振的可能性，铁芯及线圈采用特殊设计、真空环氧压力浇注工艺，具有优良的绝缘性能，产品过励磁倍数高于GB1207和IEC86的标准要求。

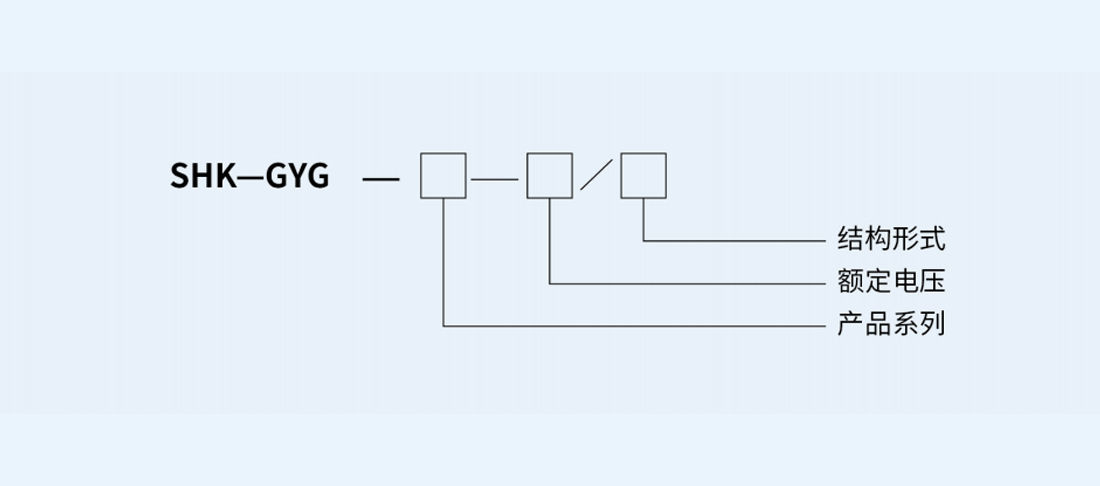

★ 型号规格
产品系列：Ⅰ表示普通型，选用组合式过电压保护器
Ⅱ表示增强型，选用高能容能量吸收器
额定电压：在3.6、7.2、12、24中选取，分别表示3.6、7.2、12、24kV；
结构形式：S1表示隔离手车式；
S2 表示PT手车式；
不填写表示固定式结构。
| 序号 | 参数名称 | 单位 | 技术数据 | ||||
| 1 | 额定电压 | kV | 7.2 | 12 | 24 | 40.5 | |
| 2 | 额定绝 缘水平 |
1min工频耐受电压 雷电冲击耐受电压 |
32 | 42 | 55 | 95 | |
| 60 | 75 | 125 | 185 | ||||
| 3 | 2ms方波电流 | A | 800、 1600、2000、 2400、3200 | ||||
| 4 | 工作电源额定频率 | AC/DC220V | |||||
| 5 | 通讯接口 | RS485 | |||||
| 6 | 通讯协议 | MODBUS | |||||
| 7 | 保护等级 | 外壳IP4X | |||||
★ 外形结构
3~10kV 柜体的参考尺寸为800(1000)x1500x2300(宽x深x高)；
可以根据用户要求协商后特殊生产。

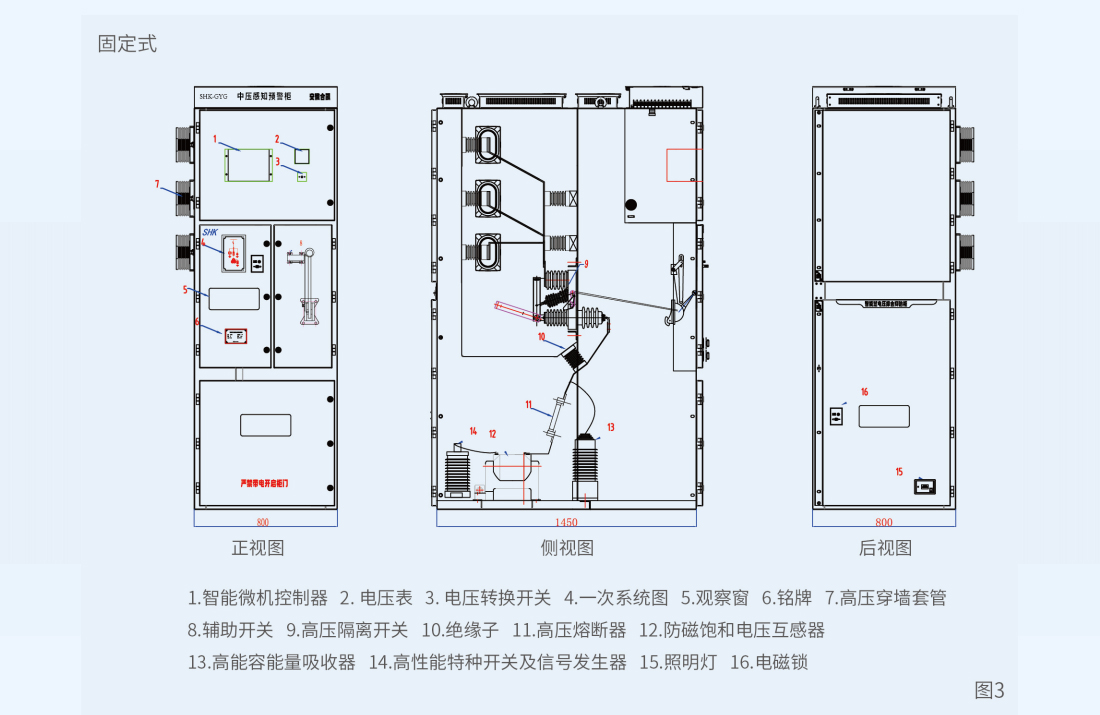

10kV固定式柜体结构及参考尺寸见图3。

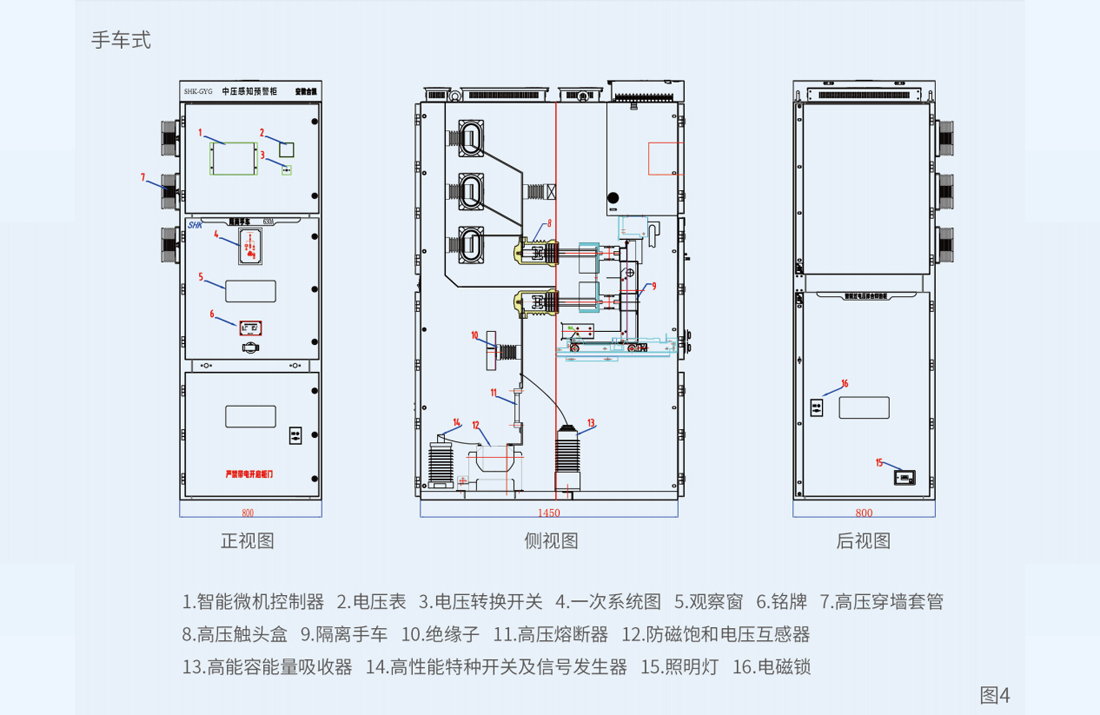

10kV手车式柜体结构及参考尺寸见图4。
