三相组合式过电压保护器，主要用于发供电企业和用电企业的供电系统，用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压、真空断路器引起的开断过电压及各种操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

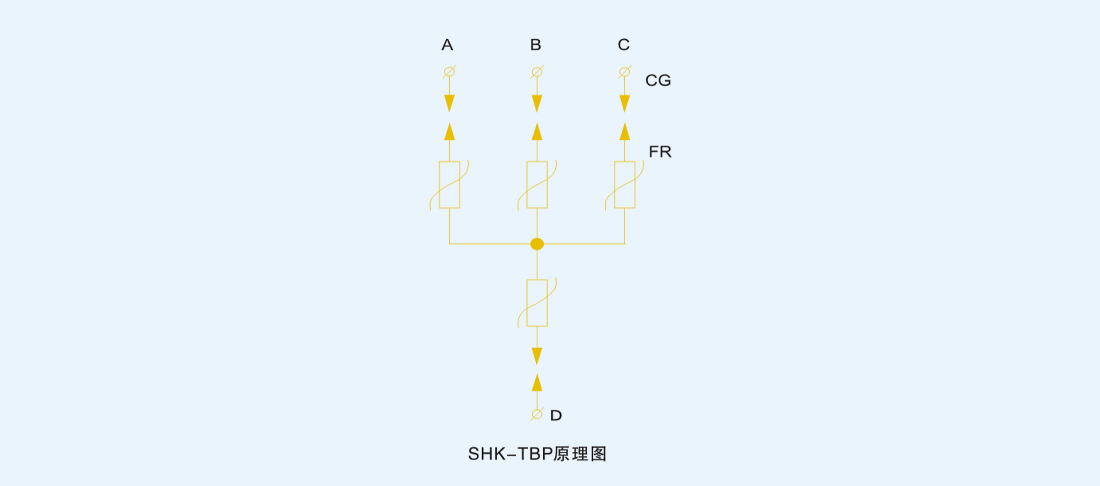

三相组合式过电压保护器由四个带放电间隙和氧化锌电阻串联的单元组成，如图所示，图中FR为氧化锌非线性电阻，CG为放电间隙，由于采用对称结构，其中任意三个可分别接A、B、C三相，另一相接地。三相组合式过电压保护器具有其它同类产品不可比拟的特点：

★ 型号规格

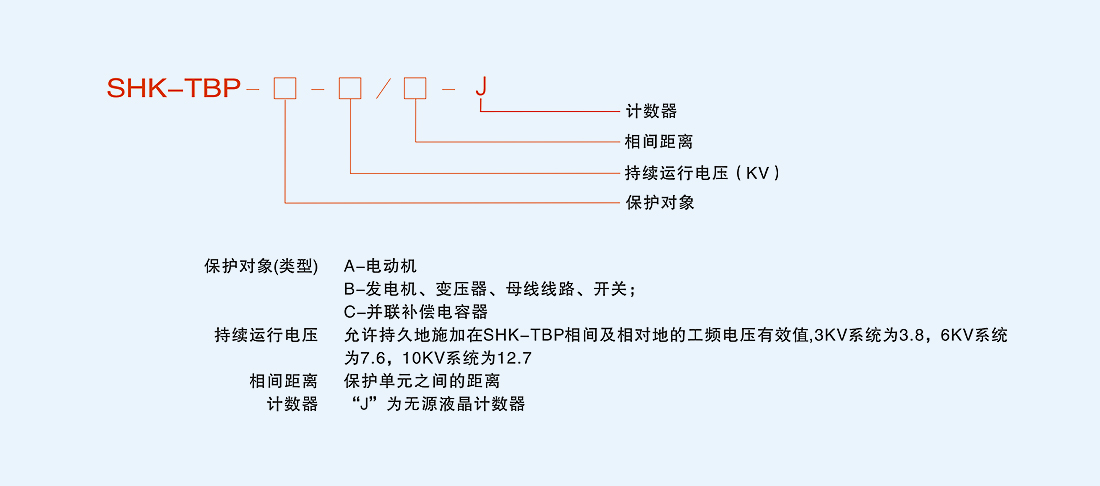

10KV及以下系统用SHK-TBP标注方法

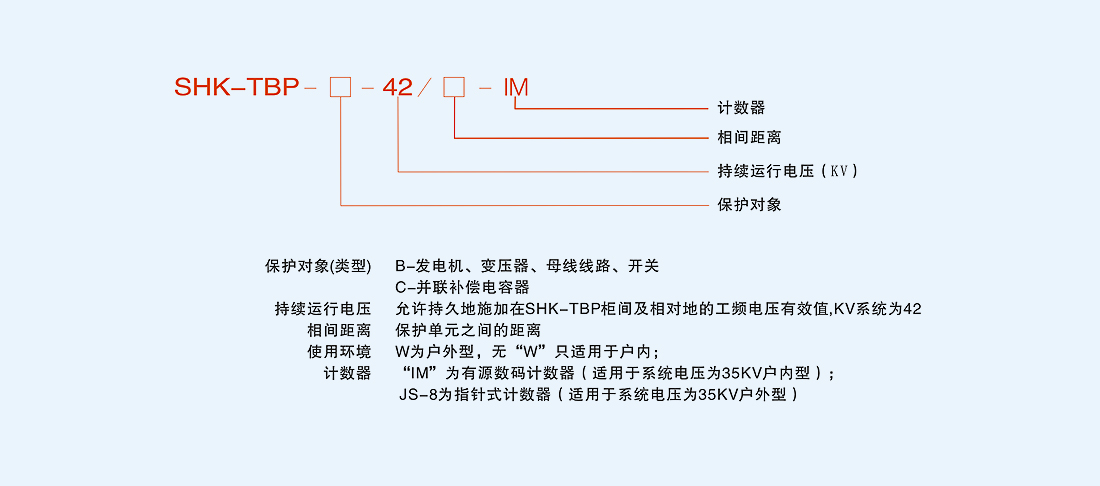

35kV及以下系统用SHK-TBP标注方法

J型无源液晶过电压动作计数器

过电压动作计数器是对SHK-TBP产品工作状况进行实时及累计计数的装置。通过本产品可以详细监视SHK-TBP及SHK-TBP所保护设备的过电压发生状况，预知事故前异常情况，达到分析异常动作原因，预防事故发生的作用。

● 主要功能和指标

●分别对AB，AC、BC、AD、BD、CD相之间过电压

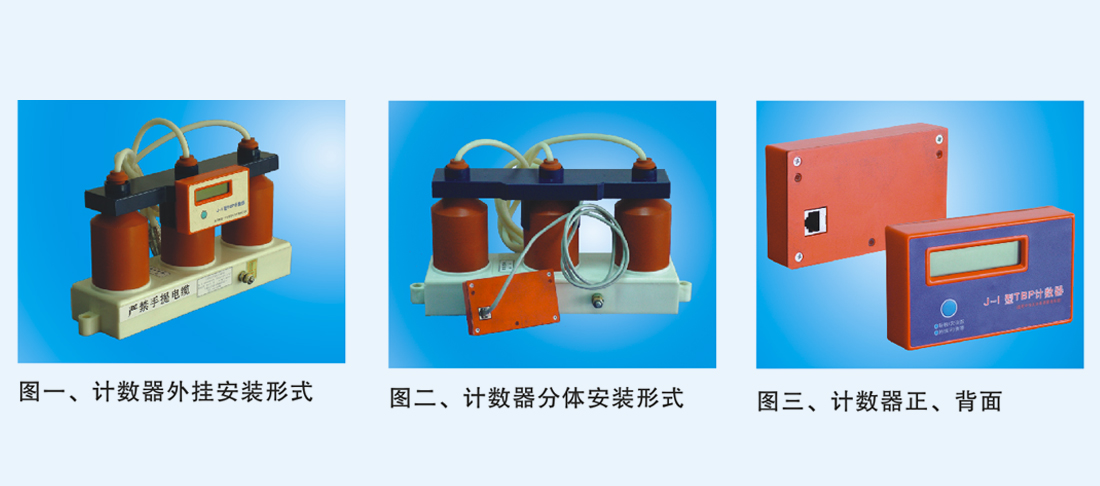

图一、计数器外挂安装形式动作计数；

●无需外接电源，自备电源可使用三年以上；

●计数总次数≥100000次；

● 安装方式及尺寸

●本体安装

如图一所示，采用本体外挂式安装无需另外加工。

●柜门安装

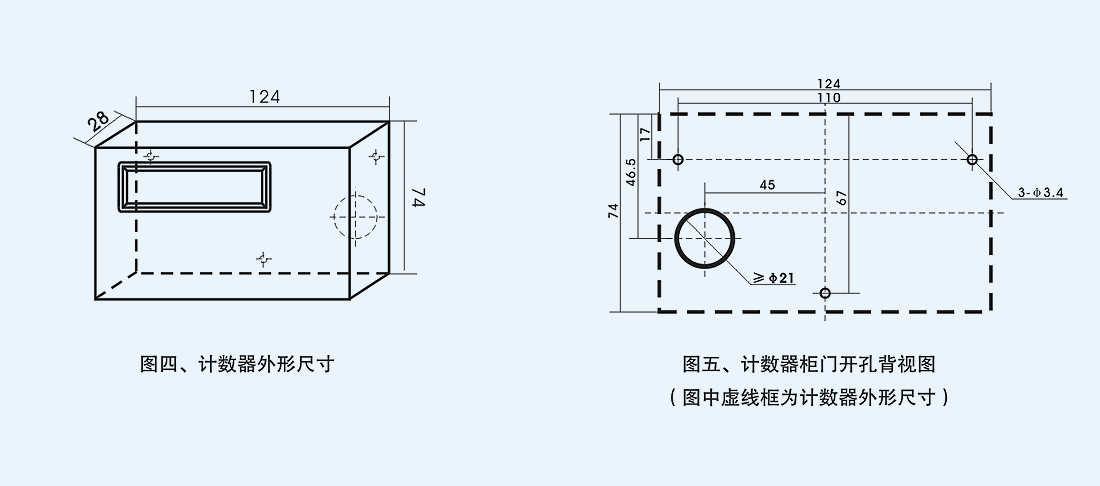

如图二所示，采用分体安装方式需在柜门上开安装孔，计数器外形尺寸和开孔尺寸见图三、图四、图五。

● 注意事项

当采用柜门安装方式的时候，用户需注明计数器到SHK-TBP本体之间所需信号线的长度。

详细说明请参见《J型SHK-TBP计数器安装使用说明》

IM型过电压动作计数器

★ 简介

IM型过电压动作计数器是对SHK-TBP产品工作状况进行实时及累计计数的装置。通过本产品可以详细监视SHK-TBP及SHK-TBP所保护设备的过电压发生状况，预知事故前异常情况，达到分析异常动作原因，预防事故发生的作用。本装置技术先进，采用性价比高的单片机构成数据采集、处理系统，实时采集三路过电压峰值。

★ 主要功能

●实现三路过电压数据的实时采集、比较、处理；

●记录各相过电压次数，过电压时间及过电压发生的顺序；

●分相实时显示过电压计数值；

●实现按时间、按次数及按相查询过电压记录。（装置可实现容量超过1000次的过电压记录数据有储，保证数据在系统掉电情况保存十年不丢失）

★ 工作原理

装置包括以下几个部分：CT、光藕及电压比较器等组成的信号测量功能模块；以微处器为核心配置非易失性数据存储器、驱动缓冲器、锁存器、译码器、掉电保护及看门狗等电路构成微控制器模块；以数码管、显示驱动电路、按键组成人机对话模块。并配置专用程序软件，实现数据采集、比较处理、时间整定、数据查询等功能。

● 主要技术指标

装置外部工作工作环境：

电源：

输入电压：AC210-AC230V

温度：-10℃C~65C

耐压：AC2000V(持续1分钟)

冲击电流(峰值)：25A

大气压力：80-110KPA

相对湿度：不大于95%

●功耗：小于5W

●采样频率：>66KHZ

●抗干扰能力：满足GB6261-85《静态继电器及保护装置的电气干扰实验》及IEC255电气继电器等标准的要求

●重量：<2.0KG

● 安装接线

●本装置安装方式为嵌入式安装，封闭式结构，外壳为全金属，内部由3块印制板采用软线连接方式固定于外亮内

●后面板外型参见后面板示意图

●电源输入采用接线端子，接线牢固可靠

●信号输入端为七芯屏蔽电缆线，同SHK-TBP本体相连
