随着架空线路逐渐被电缆线路所取代，中压电网的接地故障电流明显增大。一旦发生单相弧光接地，因故障点的相间绝缘迅速遭到破坏而发展为相间短路事故，或者因高幅值的弧光接地过电压导致两相异地短路事故。
消弧、消谐、选线及过电压保护装置 (简称SHK-XHG)，适用于3~35kV中性点非有效接地电力系统中，用来控制单相接地故障的进一步发展并限制各类过电压，以提高电网运行的安全性和供电可靠性。该装置使用了我公司的四项最新专利技术：
ZL201520094769.4、ZL201220717665.0、ZL201120203824.0、ZL201120201674.X

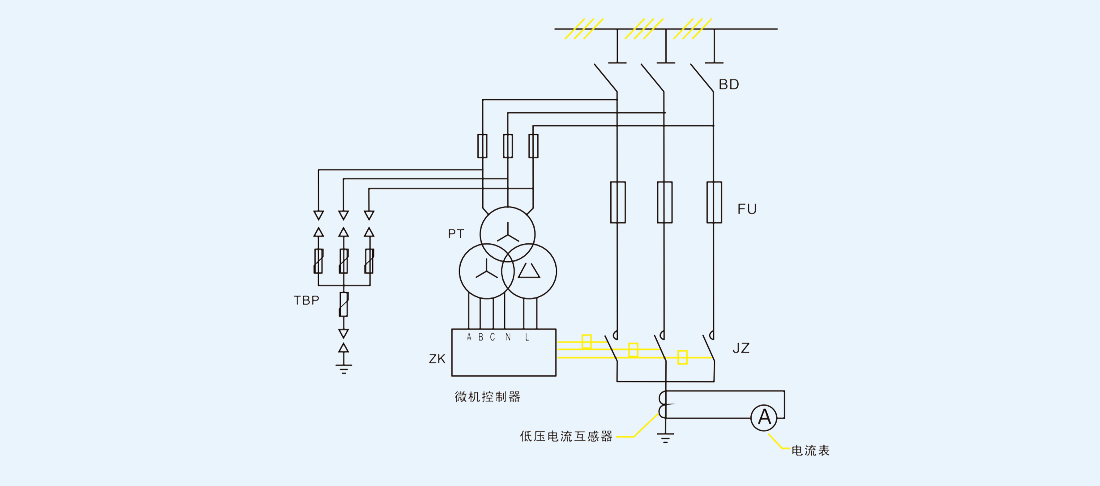

装置主要由高压隔离开关、电压互感器、高压真空接触器、三相组合式过电压保护器、高压限流熔断器等组成，原理接线见下图。
系统正常运行下，开口三角电压U△很小，控制面板显示“投运”。当U△电压越限而且有两相电压接近或超过线电压时，消弧控制器根据故障相对地电压的变化判断是单相弧光接地还是单相金属接地故障。当发生单相弧光接地时，消弧控制器向故障相接地开关发出合闸指令。故障相接地开关合闸后将故障相直接接地，熄灭接地电弧，限制弧光接地过电压，有效控制接地故障的继续发展从而保证系统安全可靠运行。
发生单相接地故障时，面板显示故障日期、时间、类型（金属接地或弧光接地）、相别。并输出相应的无源开关量接点信号。
BD、高压隔离开关；FU、高压限流熔断器；PT、电压互感器；TBP、三相过电压保护器；JZ、分相控制的高压真空接触器；ZK、单片机控制器
若是弧光接地，则立即熄灭电弧，将弧光接地过电压稳定在线电压的水平，可有效避免相间短路及避雷器爆炸事故。
金属性接地可降低接触及跨步电压保障安全；架空线路为主的电网中，装置动作5秒后真空接触器分闸，依故障类型处理。
当发生PT断线故障时，面板显示故障类型和相别，装置输出接点信号，以便用户对有可能因PT断线导致误动作的继电保护进行闭锁。
装置可将发生在相与相之间和相与地之间的各种过电压限制在3.5倍相电压左右，装置动作后可将弧光接地过电压限制到线电压的安全水平。
可配本公司专用不饱和电压互感器，从根本破坏铁磁谐振条件；也可按用户需求选普通PT配微机消谐装置或一次消谐器消谐。
★ 型号规格
装置的额定电压：可在7.2、12、24、40.5中选取，分别表示7.2、12、24或40.5kV；
装置的额定电流：可在50、63、80、100中选取，分别表示50A、63A、80A或100A；
注：如果超出上述的额定电流需要特殊说明，以便特殊处理。
★ 技术参数
|
序号 |
参数名称 |
单位 |
技术数据 |
||||
|
1 |
额定电压 |
kv |
7.2 |
12 |
24 |
40.5 |
|
|
2 |
额定绝缘水平 |
1min工频耐受电压 |
30 |
42 |
55 |
95 |
|
|
雷电冲击耐受电压 |
60 |
75 |
125 |
185 |
|||
|
3 |
额定电流 |
A |
50 63 80 100 |
||||
|
4 |
工作电源额定电压 |
V |
AC/DC 220 |
||||
|
5 |
额定频率 |
Hz |
50 |
||||
|
6 |
通讯接口 |
/ |
RS485 |
||||
|
7 |
通讯协议 |
/ |
MODBUS |
||||
|
8 |
保护等级 |
/ |
外壳IP4X |
||||
三相组合式过电压保护器的性能指标
| 持续运行电压（有效值）（kV） | 7.6 | 12.7 | 42 |
| 工频放电电压（有效值)（kV） | 14 | 23.2 | 72 |
| 500A操作电流冲击电流残压（≤）（kV） | 20.4 | 33.8 | 108 |
| 2ms方波冲击电流（A） | 400 | ||
● 适用场所
产品可装设在35kV、110kV或220kV变电站的6kV、10kV或35kV主母线上，对于装设有母差保护的场所，可经站用变开关连接到母线；
本产品可快速控制单相接地故障的发展，并可同时快速准确地给出故障线号，为在不间断供电的情况下进行单相接地故障的处理创造充分条件；
本产品具备电压监测、越限报警、事件记忆等常规综保功能，并可向外部回路输出二次电压信号，可取代常规的电压互感器柜。
对于电容电流较大的场合，可选用快速开关式配网消弧选线装置解决熔断器无法安全开断的问题。
● 环境条件
环境温度：户内型-15℃~+60℃ 特殊可做到-30℃~+60℃ 户外-40℃~+60℃
海拔高度：≤1000m，特殊情况可达4000m
使用环境：不得有粉尘、煤气、烟气等具有爆炸性的混合物
