SHK-ZK全电压故障监测及录波装置
中性点不接地以及经消弧线圈接地或高阻接地方式的电力系统，国内大部分66kV及以下电网都采用这种接地方式。全电压监测及录波装置是我公司针对电力系统中各类故障研制的一种智能综合型控制器。 该装置可装设在3～35kV变电所各级母线上，通过对电压互感器、电流互感器的二次信号进行采样、分析，快速准确地识别电网各种故障状态，并发出相应的控制、报警、闭锁指令。用以对电网常见的容易引起跳闸事故的电压越限、PT断线、单相接地、铁磁谐振、雷击或操作过电压、系统谐波等故障进行识别和控制处理，同时针对故障波形录制分析，并能对系统正常运行的相电压和线电压进行实时监测。
构成原理

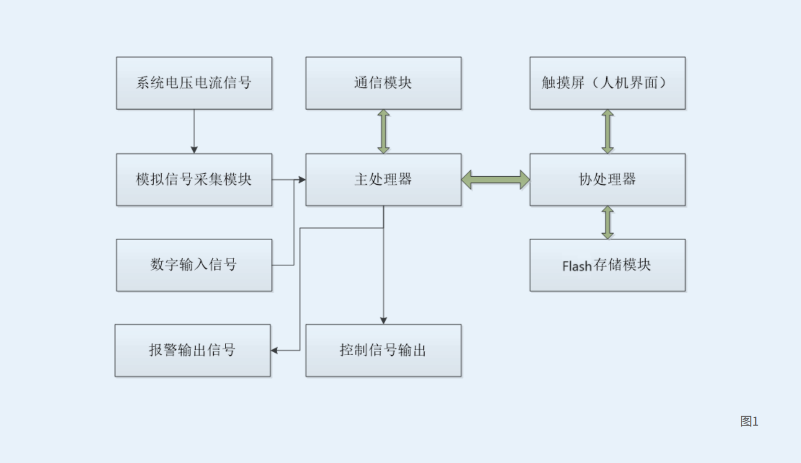

本装置由电源模块，模拟信号采集模块，数字信号输入模块，继电器信号输出模块，开关量采集模块，主处理器模块，协处理器模块，通信模块，Flash存储模块等部分组成，如图：
控制器采集系统电压电流信号、外部反馈信号以及其他装置的反馈信号，实时监测电力系统以及装置本身的运行状况，并且实时显示到用户界面上。当系统发生各类故障时，快速分析计算系统的零序电压以及三相电压，来确定故障发生的类型及属性，再根据判定结果做出相应的处理。
功能特点
★ 产品功能
★ 录波及波形分析功能
针对二次电压和电流设有手动录波和故障录波功能，针对故障进行记录并录波，录波次数可存储200次，每次录波长度20个周波。
★ 事件记录及故障报警功能
无论显示屏界面在哪一级，出现故障立即弹出故障界面，显示故障类型、故障时间、故障参数等，同时系统自动记录200次的故障信息并输出报警接点
★ IRIG-B码授时功能
本装置可以通过RS485总线传输IRIG-B码进行授时。通过精确的授时，才能具有准确的故障记录及录波数据，对事故的原因、过程进行准确分析。
★ 数据远传功能
本装置配置了RS485通讯接口，可按照给定的通讯规约实现与后台监控系统的数据远传，用户可以在监控中心实时监测系统运行电气参数。
★ 系统谐波监测功能
基于快速傅里叶变换原理，运算结果快速准确。能够实时监测和分析电网中母线及线路的电压的基波及2～21次谐波，可对谐波越限给出报警。
★ 消除谐振功能
当开口三角电压越限后，本装置立即进行开口三角电压幅值的运算和傅里叶级数分析，根据开口三角电压的幅值和频率判断出铁磁谐振的类型
★ 接地控制功能
当开口三角电压越限而且有二相电压接近或超过线电压时，根据故障相对地电压的变化判断接地故障类型，向故障相接地开关发出合闸指令。
★ PT断线报警功能
当开口三角电压越限而且非故障相电压正常时，根据相电压是否低于限值来判断出PT断线。面板上显示断线相别和三相电压，并输出接点信号。
★ 越限报警功能
当系统运行的线电压超过或低于预先设定的限值时可及时报警，面板显示故障类型和故障时的电压，并输出接点信号，用户可以用作信号报警或跳闸
★ 运行监测功能
实时对电压互感器送来的A、B、C三相电压、开口三角电压以及电流互感器二次侧的电流信号进行采集、计算。取代常规的PT柜监测仪表。
● 产品特点
