构成原理
产品由特殊材料、特殊配方、特殊工艺，经数千次试验研制而成，具有迅速大范围变化的“热敏”性质的V-A特性。

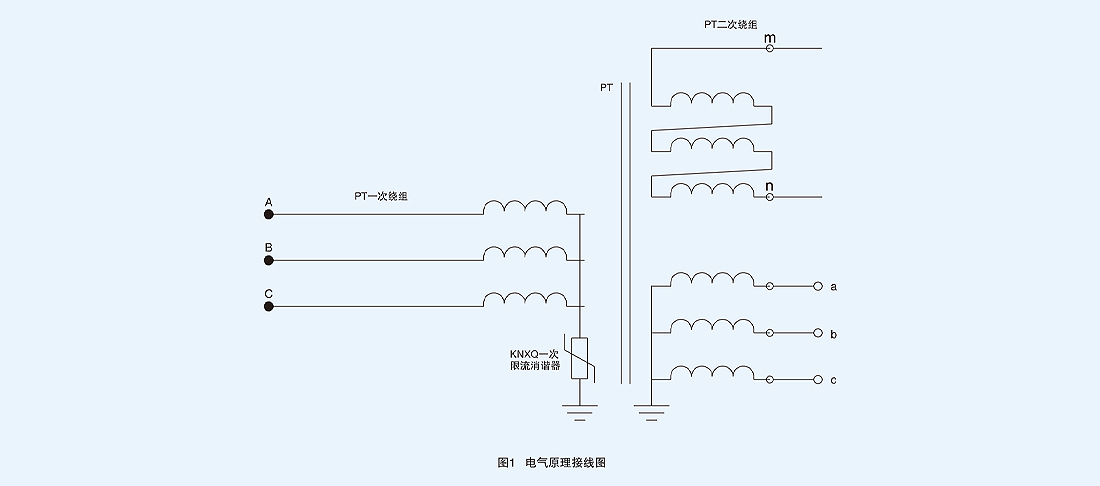

如图1所示，本产品需要串联在电压互感器中性点与接地带之间，正常运行状态下电阻值一般不大于40kΩ，而电压互感器一次绕组的激磁电抗为数百千欧到兆欧级，不会影响电压互感器及其二次设备的计量精度，也不会增大继电保护及自动装置的测量误差。

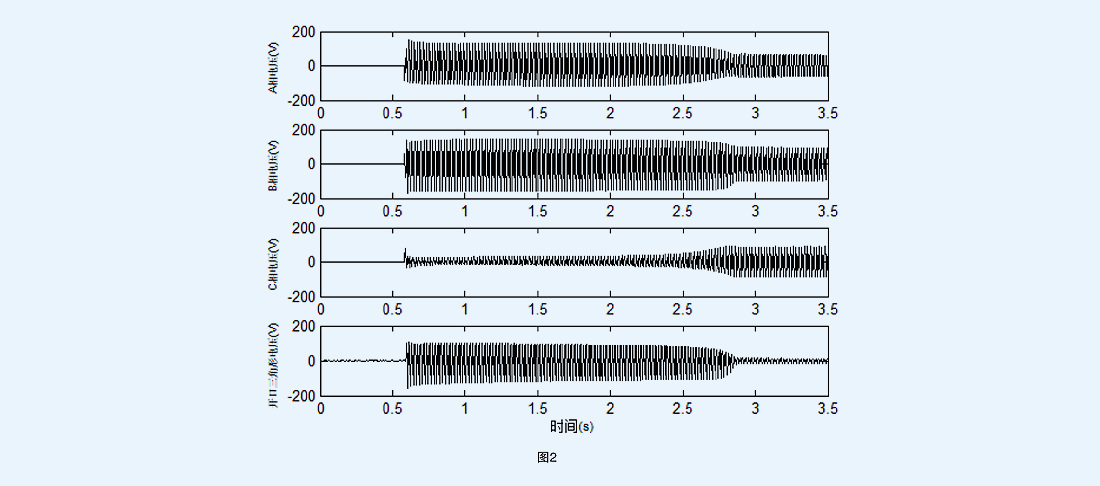

当一相或两相电压互感器发生饱和或发生铁磁谐振后，流过SHK-SIDR型导体式强阻尼自限流抑制器的电流迅速增大，靠本身独特的物理特性电阻值迅速增大，大幅度改变系统零序参数，破坏铁磁谐振条件，靠其强大的阻尼作用消耗谐振能量。图2为本产品消谐过程的实录波形。
本产品进入高阻状态后强行限制激磁电流，迫使电压互感器退出饱和状态，可有效避免电压互感器因严重过载导致的烧毁事故。当铁磁谐振被消除或电压互感器退出饱和状态后，随着中性点不平衡电流的减小，SHK-SIDR型导体式强阻尼自限流抑制器很快恢复到正常时的低阻状态，并做好了再次消谐的装备。
功能特点
★ 产品功能
★ 抑制谐振
电压互感器中性点电流失衡导致电流突然增大，导体式强阻尼自限流抑制器靠自身的物理特性迅速增大阻抗，破坏谐振条件，消除铁磁谐振。
★ 过载保护
当系统过电压或铁磁谐振导致电压互感器中性点失衡时，导体式强阻尼自限流抑制器阻抗的迅速增大，限制激磁电流，防止电压互感器严重过载。
● 产品特点
● 阻值范围大
正常时的电阻值远远低于电压互感器的激磁阻抗，不会影响计量精度和测量误差，电流突变后阻值迅速增大几十倍，迫使电压互感器退出饱和状态。
● 动作迅速
在数秒内即可将自身阻抗增大几十倍，消谐时间短，并可实现连续快速消谐。
● 可靠性极高
产品靠本身的物理特性动作，无需外部控制，不存在拒动和误动问题，运行可靠性极高。
● 使用方便性
产品结构简单、体积小巧、安装方便、无需维护。
型号参数

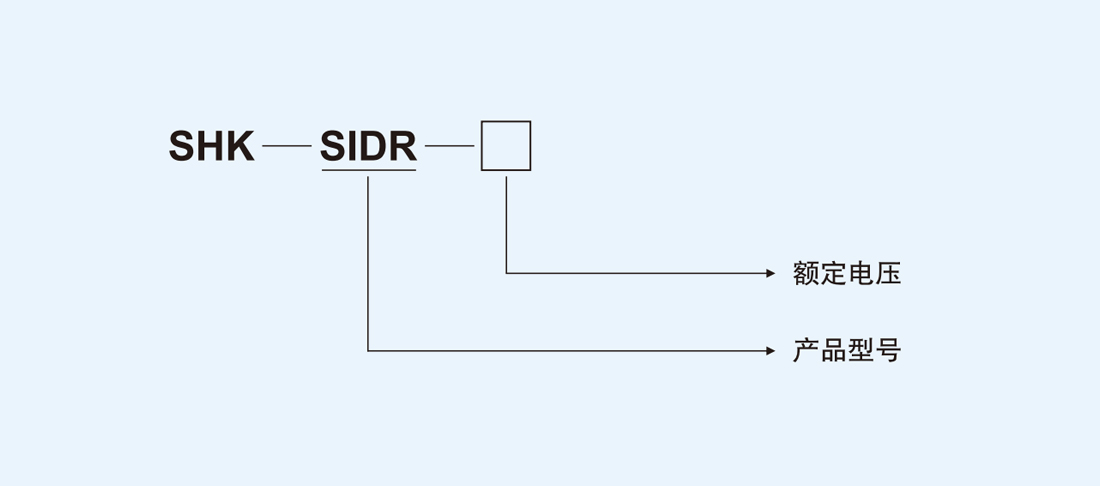

★ 型号规格
★ 技术参数
| 型号命名 | 额定电压 | 最大电流 |
| SHK-SIDR-6 | 6kV | 200mA |
| SHK-SIDR-10 | 7kV | |
| SHK-SIDR-20 | 13kV | |
| SHK-SIDR-35 | 21kV |
订货须知
● 环境条件
环境温度：-25℃~+50℃
海拔高度：≤2000m
空气湿度：日平均湿度≤96%、月平均湿度≤90%
地震烈度：8度（水平加速度0.259、垂直加速度0.105g）
周围环境：不得有粉尘、煤气、烟气等具有爆炸性、腐蚀性和易燃性的混合物
