SHK-ZRD 母线残压保持装置

6~35kV中压电网任一条支路发生短路，都将导致非故障区域母线电压的严重降低，直到100ms左右故障支路被切除后才能恢复到正常电压水平。

在持续大约100ms左右的“电压暂降”（也称“晃电”或“电压骤降”）期间，一些交流接触器低电压保护无压释放导致重要辅机停运并连跳主机，一些变频设备停止供电导致重要生产设备停运或产生废品、废气，一些气体放电灯熄灭、音响异常致使会议厅、展览馆等无法正常工作。

断路器动作速度太慢、继电保护出口时间过长，是导致“电压暂降”的根本原因。为了快速隔离故障点，解决快切装置无法解决内网短路的难题，快速恢复非故障区域的母线电压，保证重要敏感设备的连续运行，大幅度提高线缆、母线及开闭所断路器的热稳定裕度和开断裕度，我公司专门研制出SHK-ZRD型母线残压保持装置。

在线咨询

产品详情

构成原理
功能特点
型号参数

构成原理

★ SHK-ZRD型母线残压保持装置的关键构成

阻开式母线残压保持装置由快速开关、限流阻抗、微机综合控制器、电流采集器、后备开关组成。

正常运行时，快速开关合闸，限流阻抗退出；当区内短路故障发生后20ms之内快速开关分闸，限流阻抗投入，将母线残压抬升至额定电压的90%左右。

★ SHK-ZRD型母线残压保持装置的关键技术

基于快速涡流斥力技术的快速真空开关：如图所示，主要由真空灭弧室、绝缘拉杆、分闸线圈、合闸线圈、涡流盘、分闸储能电容、合闸储能电容、分合闸放电控制开关和充电电源等主要部件组成，具体动作原理为：

正常工作时，通过充电电源很快完成对分闸储能电容和合闸储能电容的充电。需要分闸时分闸放电控制开关导通，分闸储能电容向分闸线圈放电，产生强度很高的脉冲电流，伴随脉冲电流的脉冲磁场穿过涡流盘时在涡流盘中感应出涡流，并产生涡流磁场。脉冲磁场对涡流磁场的排斥力推动涡流盘向下运动，同时通过绝缘拉杆带动动触头完成分闸动作。合闸过程相反，合闸线圈的脉冲磁场推动涡流盘向上运动，带动动触头完成合闸。

由于机构大大简化，运动部分的质量大大减轻，为提高断路器的动作速度创造了条件。另一方面，采用电容储能，加大了驱动力，这就大大提高了分、合闸速度。快速真空开关的合闸时间可以做到15ms以内，分闸时间可以控制在5ms以内，开断能力不小于40kA。

基于快速识别技术的微机综合控制器：采用快速识别技术开发的微机综合控制器的快速过流保护，可以在发生短路故障后的2ms左右识别出短路电流的幅值并预测出过零点，在考虑了分闸分散度情况下精确控制快速开关在接近电流过零时刻分闸到位，使得电弧过零点熄灭后触头之间的绝缘迅速恢复，保证电弧不再重燃，从而在电流的第一次过零点完成开断。

★ SHK-ZRD型母线残压保持装置的种类

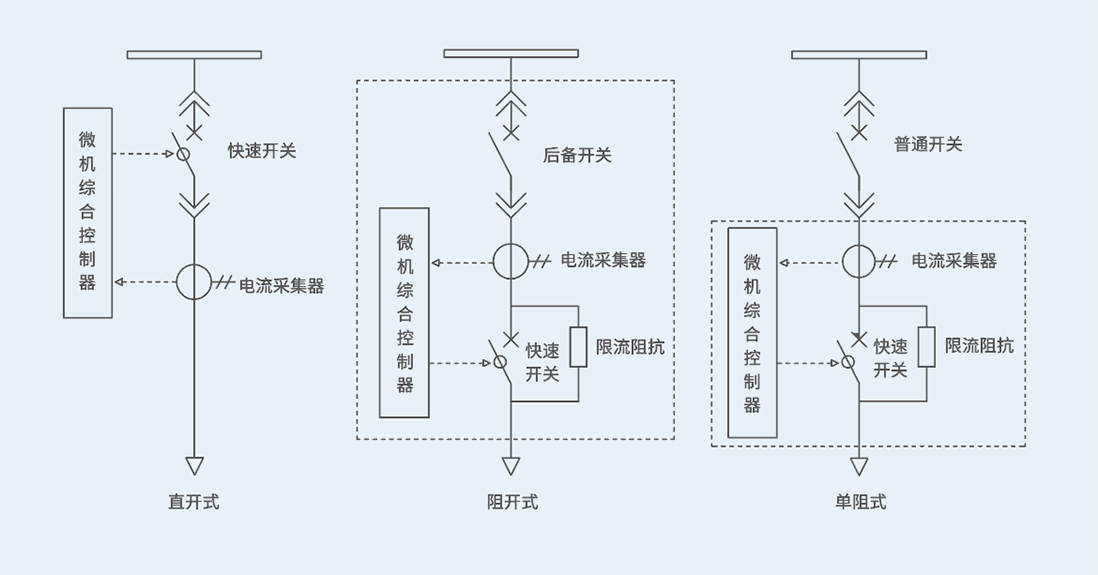

母线残压保持装置根据不同的功能要求和组成形式可分为三种类型，分别为直开式、阻开式和单阻式。图为三种型式的一次模型。

功能特点

★ 产品功能

★ 快速恢复母线电压

装设在馈线侧的母线残压保持装置在区内短路时，快速开关迅速分闸，20ms内保持母线残压90%左右。

★ 快速隔离故障

装于开闭所供电回路时，20ms内投限流阻抗，降低短路电流并将非故障区电压恢复至额定值90%左右；装于直供负荷回路时，可20ms内切除故障。

★ 自动恢复运行

下一级开闭所故障支路切除后，微机综合控制器退限流阻抗；若装置动作0.3-0.6s后未切除，控制器控制后备开关或常规断路器切除故障。

★ 远程通讯功能

本装置预留数据接口，可以与现场的微机监控系统进行数据交换，可以按上一级监控中心的命令进行快速开关和后备开关的分合闸操作。

★ 事件记忆功能

本装置具有故障自检功能，故障录波功能，B码校时功能，发现系统故障时可以自动发出报警信号，能够记录装置动作或故障发生的时间、类型、相别和电气参数。

● 产品特点

● 动作迅速

线路短路后可在2-5ms左右迅速做出判断并发出动作指令，开关在5ms左右快速动作，装置在20ms之内母线电压迅速恢复到接近正常运行的水平。

● 运行可靠

快速开关使用直线运动的快速涡流驱动机构，没有复杂的传动机构和转动部件，磨损极小，机械寿命及可靠性大大提高。

● 性价比高

本装置除了短路故障的快速识别之外，还配置了常规的微机综保、事件记忆、远程监控等功能，可完全取代变电站的出线开关柜。

● 应用广泛

本装置适用于电力、石化、化工、冶金、水泥、造纸、集成电路及电子器件生产企业，适用于展览馆、会议场馆等场所，可保证非故障区域重要敏感设备的连续运行。

型号参数

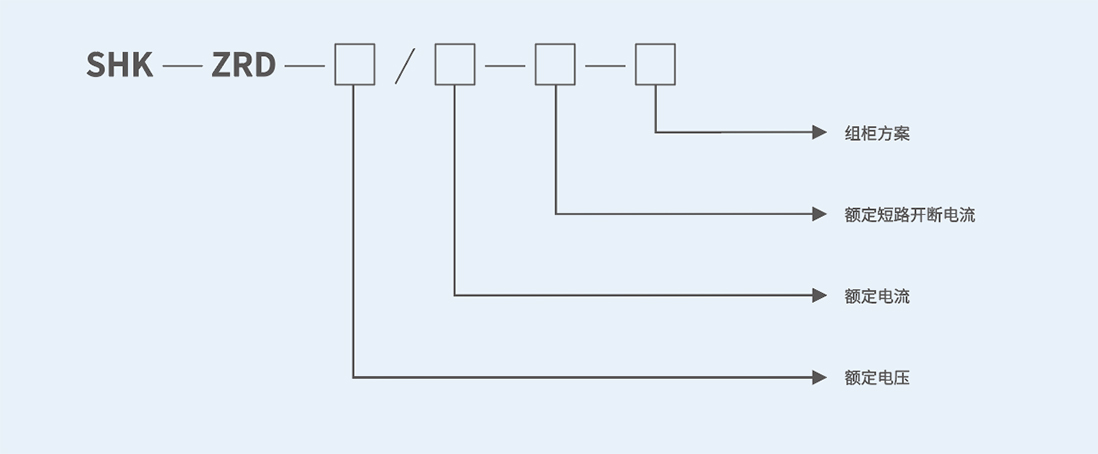

★ 型号规格

装订场所	额定电压 (kV)	额定电流 (A)	类别	组柜方案
电源进线柜	6、10、20、35	1250、1600、2000、3150、4000	直开式	KC
用作母联柜	6、10、20、35	1250、1600、2000、3150、4000	直开式	KC
用作馈线柜	6、10、20、35	630、1250、1600、2000、3150	直开式	KC
用作馈线柜	6、10、20、35	630、1250、1600、2000、3150	阻开式	RC
用作馈线柜	6、10、20、35	630、1250、1600、2000、3150	单阻式	RC

★ 参数详情

参数类型	参数名称	数值范围	单位
额定参数	额定电压	6、10、20、35	kV
	额定电流	630、1250、1600、2000、2500、3150、4000	A
	额定频率	50	HZ
绝缘水平	1min 工频耐受电压	6/30、10/42、20/55、35/95	kV
绝缘水平	雷电冲击耐受电压	6/60、10/75、20/125、35/185	kV
开断能力	额定短路开断电流	31.5、40、50、63	kA
	2s 额定短时耐受电流	31.5、40、50、63	kA
	额定峰值耐受电流	80、100、125、160	kA
机械特性	主回路直流电阻	$<$ 100	$μ Ω$
	合闸时间	10kV $\leq$ 15 35kV $\leq$ 20	ms
	分闸时间	$\leq$ 5	ms
	合闸分散度	$\leq$ 2	ms
	分闸分散度	$\leq$ 0.5	ms
综合控制器	工作电源	DC/AC 220	V
	环境温度	-30~+60	$^{\circ} C$
	输出继电器接点容量	5	A
	通讯接口	RS485/MODBUS通讯规约
	电磁兼容	GB/T14598.9～10、13～14
