构成原理

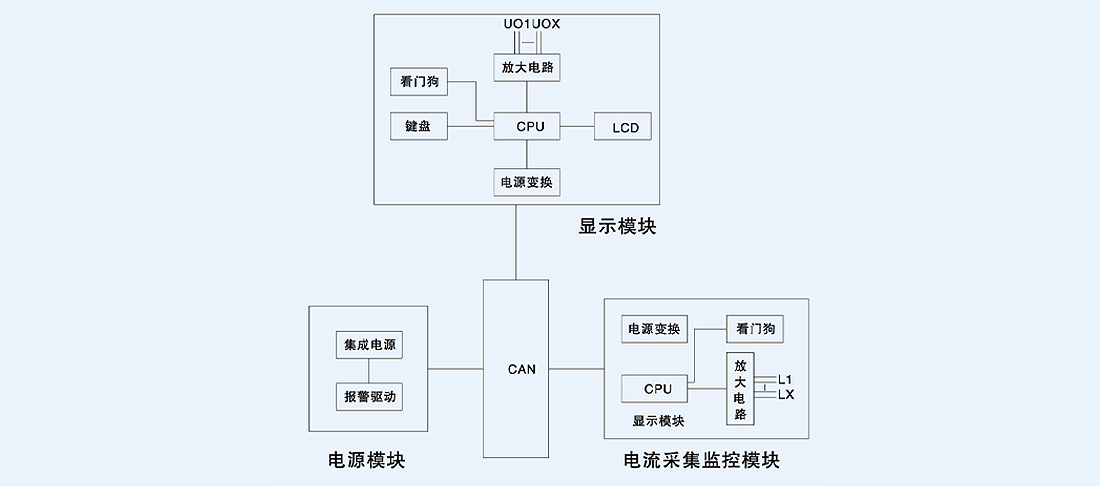

如图所示，SHK-DX型超准小电流选线装置主要由电源模块、电流采集模块和显示输出模块组成。
装置启动运行后，系统实时监测各段的开口三角电压，一旦超过设定值立即启动该段的故障识别和接地选线功能。首先根据开口三角电压幅值、频率和零序电流的变化，来区分接地故障、断线故障还是铁磁谐振故障。
如果是断线故障或铁磁谐振故障则立即发出故障报警信号，如果是单相接地故障则根据单相接地故障主要特征量的横向比对和自身变化选出故障线路。
采用专门设计的单相接地故障特分量辨识放大电路，剔除可能影响选线准确率的高频电流和干扰信号在消弧线圈输出电流远没有达到预期的补偿效果之前的首半波之内完成线路零序电流的数据采样，比对各条线路首半波零序电流的方向和均方根，初选出故障线路，在验证系统确实发生接地故障后再上报故障线号，避免断线故障和铁磁谐振故障时选线误报。
功能特点
★ 产品功能
★ 自动选线
根据单相接地故障主要特征量自身变化及横向比对结果，能快速准确地选出故障线路。
★ 故障报警
当系统发生断线运行或铁磁谐振故障时能发出故障报警信号，装置还具备自检功能，发生装置故障或装置掉电时能自动报警。
★ 事件记忆
装置能记录最近20次故障信息，包括故障线路编号、故障发生时间、故障类型（断线故障、谐振故障）。
★ 远程通讯
本产品具备远程通讯功能，可通过软件选择RS485及以太网通讯接口，设定波特率及相应参数，并具有标准的MODBUS协议。
★ 自动校时
针对有卫星校时装置的现场，可通过485卫星校时接口，实时校时，准确记录事件发生时间。
● 产品特点
● 准确率高
本产品对单相接地故障的主要特征量进行辨识并放大，再根据横向比对和自身变化实现选线准确率100%，断线故障和铁磁谐振不误报。
● 人机友好
面板可显示故障回路发生接地的起止时间以及系统接地故障电流等实时数据，还可方便地修改设置、定值和参数。
● 适应性强
装置适用于中性点不接地、高阻接地或经消弧线圈接地系统，适用于电缆电网、混合电网和架空电网。
● 可兼容性
最多可用于四段母线、40回路出线并自动识别母线运行方式，开放式结构，扩展方便。支持多种通讯规约的兼容，方便实现远程数据交换。
型号参数
★ 型号规格
★ 技术参数
| 参数名称 | 单位 | 技术数据 |
| 工作电压 | V | AC/DC：85~265 |
| 输入开口零序电压U0x | V | 0~100 |
| 输入零序电流 | mA | 20~5A |
| 选线范围 | 4段母线共40路 |
订货须知
用户可根据现场实际系统的电压等级、母线分段数及各段母线的出线回路数；
用户须在《购销合同》或《供货技术协议》中写明所需产品型号和功能要求，以及产品所在系统的电压等级、中性点接地方式、母线分段数及各段母线的出线回路数。
● 环境条件
环境温度：－25～＋50℃
海拔高度：≤2000m
空气湿度：日平均湿度≤96%、月平均湿度≤90%
地震烈度：8度（水平加速度0.25g、垂直加速度0.105g）
周围环境：不得有粉尘、煤气、烟气等具有爆炸性、腐蚀性和易燃性的混合物
