一、装置概述与原理零损耗深度限流装置是由高速开关与限流电抗器并联组成的保护设备，串接于供电线路中。核心原理：正常运行：高速开关闭合，电抗器被短接，装置呈 "零阻抗"，无功耗损短路故障：检测到电流超阈值 (2-10ms 内)，高速开关快速分闸 (5ms 内)，投入电抗器限制短路电流故障清除：系统恢复正常后，开关自动合闸，电抗器退出，系统回到零损耗状态二、安装指南1. 安装位置选择（根据保护需求）安装位置适用场景保护效果变压器低压侧防止母线短路冲击主变；降低母线短路电流保护主变，减轻断路器负担母线进线侧当短路电流超过断路器开断能力时提高断路器分断成功率，维持母线电压稳定发电机出口限制发电机输出的短路电流保护发电机和电网连接设备母联位置并列运行系统需要快速解列时降低另一系统提供的短路电流2. 具体安装步骤1) 安装前准备确认装置规格与系统参数匹配 (电压等级、额定电流、短路耐受能力)准备绝缘工具、接地设备和防护装备断开上级电源，确保安全2) 装置安装垂直安装于开关柜或专用支架，确保通风良好通过铜排 / 电缆将装置串联接入目标回路 (K1、K2 点)连接控制线 (罗克线圈、分合闸信号线) 至测控柜可靠接地 (接地电阻 10Ω)，确保等电位连接3) 调试与测试检查接线牢固，无松动进行模拟测试：通过测控柜输入模拟信号，验证分合闸动作执行出厂大电流老练 (厂家已完成)，确保灭弧室触头平整三、参数设置与调整1. 核心参数设置1) 短路电流启动阈值设置值通常为额定电流的 1.5-3 倍，根据系统特性调整计算公式：I_set = K × I_n (K: 安全系数，1.5-3;I_n: 系统额定电流)注意：避免设置过低导致误动作，或过高失去保护意义2) 返回策略设置自动返回时间：故障清除后，开关自动合闸的延时 (一般 30-50ms)重合闸配合：若重合闸期间装置无电流：采用 "延时返回" 策略若有电流流过：需增加分合闸电源数量，匹配重合闸间隔3) 特殊保护设置投退次数保护：限制电抗器在预设周期内的投退次数，防止频繁动作损坏设备自适应电流调节：根据历史分闸故障反馈，自动优化分闸电流设置2. 参数调整方法通过装置面板按键或远程监控系统进入参数设置界面输入密码 (如需要)，选择对应参数项进行修改调整后保存并验证，确保新参数生效四、操作流程1. 正常投运步骤1) 送电前检查确认所有接线正确，无松动检查装置外观无损坏，绝缘良好测控单元电源正常，无报警显示2) 投入运行合上装置电源开关，等待初始化完成 (约 30 秒)确认装置状态指示灯显示 "就绪"(Ready)闭合上级断路器，装置进入零损耗运行状态2. 故障响应与恢复过程（自动执行）1) 短路故障发生罗克线圈检测到电流突变，传至测控单元测控单元判断电流超阈值，计算电流过零点 (2-10ms)向高速开关发出分闸命令 (电流过零前)，投入电抗器限流2) 故障切除后恢复系统保护切除故障后，母线电压回升测控单元检测到电压恢复，发出合闸命令 (约 30-50ms 内)高速开关合闸，电抗器退出，系统恢复零损耗运行3. 手动操作与维护模式手动分闸：紧急情况下，可通过操作面板或远程命令使开关分闸，投入电抗器手动合闸：需要退出保护功能时使用 (如检修)复位操作：装置动作后，若需手动复位，按下面板复位按钮或断电重启五、维护保养1. 日常维护（每周）检查装置外观无损伤、无变形、无异常发热确认指示灯状态正常 (绿色运行，红色告警)检查连接螺栓无松动，电缆绝缘无破损清洁设备表面，防止积尘影响散热2. 定期检查（每月 / 季度）功能测试：使用专用测试设备验证响应时间 (应 10ms) 和分断能力参数核对：检查各项设置参数是否正确，与系统匹配绝缘测试：测量装置绝缘电阻，确保符合标准记录投退次数：接近限值时及时检查原因，必要时联系厂家3. 长期维护要点装置为免维护设计，动作后无需更换部件建议每 1-2 年进行一次全面性能校验，确保可靠性储备必要的备品备件 (如快速开关)，以便紧急更换环境温度应保持在 - 40℃~50℃范围内，避免阳光直射或潮湿环境六、常见问题与处理1. 装置误动作原因排查：电流阈值设置过低系统存在暂态干扰或谐波检测回路故障处理方法：适当提高启动阈值 (但不超过断路器分断能力)增加防抖延时 (5-20ms)，避开暂态干扰检查罗克线圈和控制线是否接触良好2. 装置拒动作原因排查：电流阈值设置过高控制电源故障开关机械卡涩处理方法：重新评估并适当降低启动阈值检查控制电源和保险手动测试开关动作，必要时联系厂家检修3. 故障后未自动返回处理方法：检查母线电压是否确实恢复正常检查合闸控制回路和电源可尝试手动合闸，若不成功则需检修七、安全注意事项操作安全：任何维护操作前必须断开上级电源并验电接地运行监控：确保装置始终处于监控状态，建议接入 SCADA 系统异常处理：发现装置冒烟、异响或异常发热时，立即断开电源并联系专业人员备品管理：储备同型号装置或关键部件，确保紧急情况下快速更换总结：零损耗深度限流装置使用三步法正确安装：选择合适位置，可靠连接，良好接地精准设置：合理配置启动阈值、返回时间等参数无忧运行：装置自动保护，定期维护确保长期可靠零损耗深度限流装置通过 "监测 - 响应 - 恢复" 的全自动工作流程，为工业电力系统提供了高效、低耗的短路保护解决方案，特别适合对供电连续性要求高的化工、钢铁、矿山等行业。

一、基本概念与核心原理零损耗深度限流装置是电力系统中一种先进的短路保护设备，它能在系统正常运行时实现 "零损耗、零压降"，而在短路故障发生时迅速 (微秒至毫秒级) 将短路电流限制到安全水平。核心原理：零损耗机制：正常运行时，装置通过零电阻通道承载电流，不产生任何有功损耗 (I²R 损耗)深度限流机制：故障时，装置迅速引入高阻抗元件，将短路电流从额定值的十几倍限制到3-8 倍额定电流范围内，保护系统设备快速响应：从检测到故障到完成限流的全过程在10ms内完成，能有效抑制短路电流的第一个峰值二、主流技术路线详解1. 超导型零损耗深度限流装置核心组件：高温超导材料 (如YBCO带材)、低温冷却系统、快速旁路开关工作流程：① 正常运行状态 (零损耗)超导材料被冷却至临界温度以下 (通常 - 196℃，液氮环境)，呈现零电阻特性全部工作电流流经超导通道，无任何热损耗装置对系统无额外压降和损耗，实现 "零损耗、零压降" 运行② 短路故障响应 (深度限流)故障电流超过超导材料的临界电流 (Ic) 或临界磁场 (Hc)，触发失超现象超导材料在微秒级时间内从超导态转变为高电阻态 (电阻增大数百万倍)高电阻瞬间串联入故障回路，限制电流上升率和峰值控制系统同步触发快速旁路开关闭合，将电流从超导支路转移至低阻抗旁路，保护超导元件③ 故障清除与恢复主断路器切除故障后，旁路开关断开冷却系统重新将超导材料冷却至临界温度以下，恢复超导态 (需数分钟)典型应用场景：枢纽变电站、城市电网、大型工业企业、新能源并网系统2. 固态型零损耗深度限流装置核心组件：快速真空断路器 (或涡流驱动开关)、限流电抗器、智能测控系统工作流程：① 正常运行状态 (零损耗)快速开关闭合，电抗器被完全短路，电流仅通过低阻抗开关通道开关通道采用低阻材料或特殊设计，确保零损耗、零压降运行② 短路故障响应 (深度限流)电流传感器 (罗克线圈) 实时监测系统电流，当检测到短路电流超过设定阈值高速 DSP 控制器在2ms 内计算出短路电流的过零时刻，并发出精确的分闸指令快速开关在5ms 内完成分闸，将电流转移至限流电抗器支路电抗器的高阻抗特性将短路电流限制在安全范围内③ 故障清除与恢复故障切除后，控制器立即发出合闸指令快速开关重新闭合，电抗器被短路退出，系统恢复零损耗运行状态关键技术特点：采用 "零前分闸相控技术"，确保开关在电流过零点前动作，避免电弧重燃，大幅缩短燃弧时间和开关损耗三、工作原理对比与核心优势特性超导型固态型零损耗实现方式超导材料零电阻特性快速开关短路电抗器限流响应时间微秒级（失超过程）毫秒级（开关动作）限流触发方式故障电流自身触发 (过 Ic/Hc)检测控制+开关动作恢复时间数分钟（需重新冷却）毫秒级（直接合闸）适用场景短路电流极高、需频繁限流的重要枢纽工业企业、配电网、对恢复时间有极高要求的场景共同优势：l显著降低短路电流水平，保护变压器、断路器等设备，延长使用寿命l允许使用更小开断容量的断路器，降低设备成本和尺寸l提高系统稳定性，减少故障影响范围，提升供电可靠性l正常运行时无额外能耗，符合现代节能理念四、核心技术细节与创新点1. 超导型关键技术失超触发机制：l热触发：故障电流产生的热量超过冷却系统散热能力，导致温度上升至临界值以上l电磁触发：故障电流产生的强磁场超过超导材料的临界磁场l电流密度触发：电流密度超过超导材料的临界电流密度保护配合技术：l与传统继电保护系统精确配合，确保在限流后100ms 内完成故障切除l旁路开关与主断路器的时序配合，确保超导元件不承受长时间高电流2. 固态型关键技术零前分闸相控技术(核心创新)：l通过对短路电流波形的精确采样和线性拟合，预测电流过零点l控制开关在电流过零点前1-2ms发出分闸信号l确保开关触头分离时电流接近零值，大幅减少电弧能量和触头损耗快速开关技术：l采用电磁斥力驱动机构或涡流驱动机构，将分闸时间缩短至5ms 以内l特殊灭弧室设计，确保在高电流下快速熄弧，提高开关寿命和可靠性五、总结零损耗深度限流技术代表了电力系统短路保护的发展方向，通过零电阻导通和故障时高阻抗限流的双重机制，在保障系统安全的同时兼顾了经济性。超导型凭借微秒级响应和更低损耗更适合高端应用；固态型则以更低成本和更快恢复性在工业领域更具优势。无论哪种技术路线，零损耗深度限流装置都能显著提升电网的抗短路能力，为构建更安全、更可靠、更节能的现代电力系统提供强有力的技术支撑。

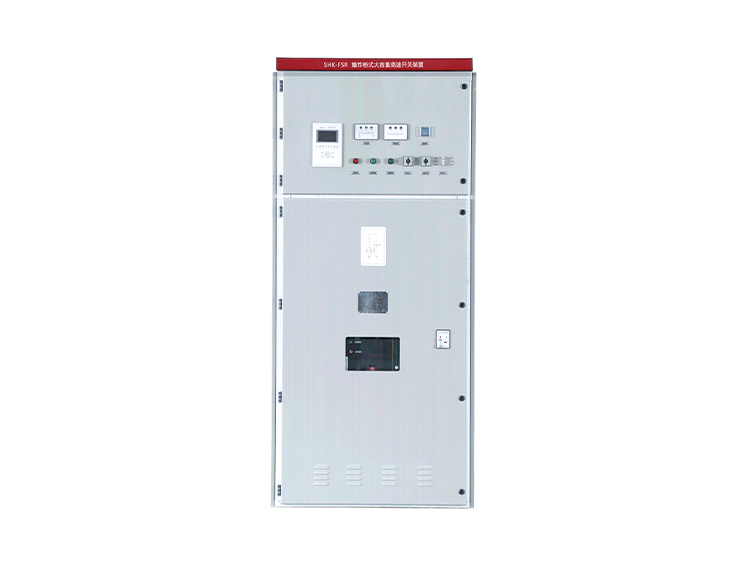

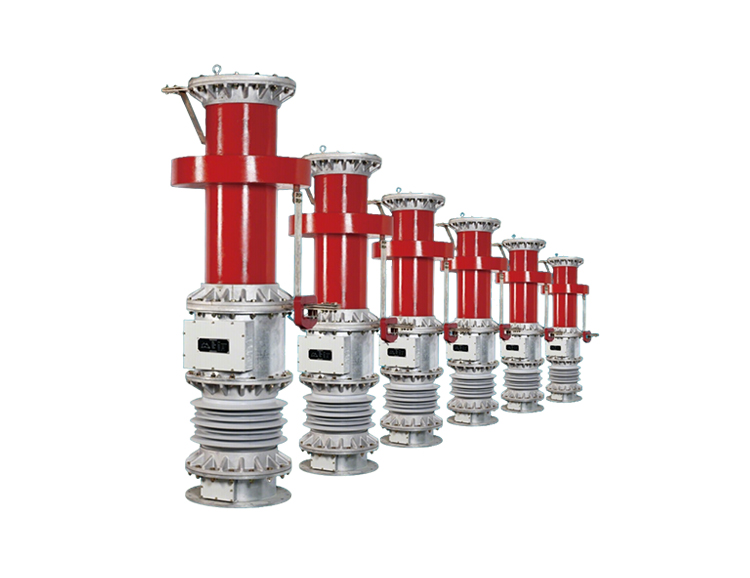

大容量高速开关装置的工作原理是 “常态承载大容量电流 - 故障毫秒级识别 - 快速分断 / 切换电流 - 稳定恢复待机”，通过特殊驱动机构、灭弧技术和智能控制，实现对工业大容量回路的快速故障切除与平稳负荷切换，适配化工、钢铁等企业的高功率供电需求。一、核心工作逻辑1. 常态运行：低损耗承载大电流开关主触头闭合，通过低阻抗导电回路承载工业大容量电流（数千至数万安培），适配 380V-35kV 工业电压等级。实时监测模块（电压 / 电流传感器、状态检测器）持续监控回路电流、触头温度、绝缘状态，抗电磁干扰、耐高温设计适配钢铁厂强电磁环境、化工厂高温场景。无额外压降和有功损耗，确保轧钢机、反应釜等大功率设备的正常供电，不影响连续生产流程。2. 故障 / 切换识别：毫秒级精准判断当回路发生短路故障（电流骤升超阈值）或需切换大容量负荷时，检测模块在2-10 毫秒内捕捉信号，反馈至核心控制单元（DSP+FPGA 双芯片架构）。控制单元快速完成两项判断：① 故障类型（短路 / 过载）或切换需求（负荷启停 / 回路切换）；② 电流相位、幅值等参数，为 “精准分断 / 切换” 提供数据支撑。避免误动作：针对工业场景的瞬时波动（如电机启动涌流），设置防抖阈值，确保 “该动则快动，不该动绝不误动”，适配化工企业 “安全优先” 的需求。3. 快速分断 / 切换：高速驱动 + 高效灭弧这是核心环节，重点实现 “高速” 与 “大容量” 的双重适配：快速驱动（保障 “高速”）：采用电磁斥力驱动或涡流驱动机构，分闸时间仅5-30 毫秒（远快于普通断路器的 50-200 毫秒），可在短路电流第一个峰值前完成分断，限制电流峰值。高效灭弧（保障 “大容量”）：采用真空灭弧室或 SF6 灭弧室，针对数万安培的大容量电流，通过灭弧介质快速熄灭电弧，避免电弧灼烧触头或引发爆炸（适配化工、煤矿易燃易爆场景）。两种核心动作模式：故障分断：分断故障电流时，控制单元精准控制触头分离时机（优先电流过零点附近），减少灭弧压力，提高分断成功率，避免短路电流损坏变压器、电机。负荷切换：切换大容量负荷（如轧钢机启停、电网联络线负荷转移）时，同步匹配电压相位，抑制冲击电流（控制在 2 倍额定电流以内），维持母线电压稳定。4. 恢复待机：复位 + 自检，随时待命故障分断后：待断路器切除故障源，开关可手动或自动复位（触头闭合），监测模块同步完成自检（触头状态、灭弧介质性能），恢复待机状态。负荷切换后：若为临时切换（如生产线轮班），可按预设逻辑切回原回路；若为永久切换，保持当前回路供电，全程无人工干预，适配电网、大型钢铁企业的集中管控需求。二、核心组件的作用1.导电回路：采用铜排 / 铝排 + 低阻触头设计，耐受数万安培持续电流，且具备耐高温、抗氧化特性，适配工业长时高负荷运行。2.驱动机构：电磁斥力 / 涡流驱动（核心 “高速” 保障），响应时间≤5 毫秒，驱动力大，可快速带动触头分离 / 闭合，不受大容量电流磁场干扰。3.灭弧系统：真空灭弧室（适用于中低压工业回路，环保无泄漏）或 SF6 灭弧室（适用于高压大容量回路，灭弧能力强），快速熄灭大容量电弧。4.控制与监测单元：工业级智能芯片，运算速度快，可存储多套分断 / 切换逻辑，支持远程调试和状态反馈，适配高耗能企业的远程运维需求。5.保护闭锁单元：具备过流闭锁、灭弧介质压力低闭锁、触头超温闭锁功能，避免开关带故障运行，保障化工、煤矿等高危场景的安全。三、工业场景适配的关键原理细节1.大容量适配：导电回路采用多断口并联设计，分散电流压力；灭弧室优化电场分布，提升大容量电流分断能力，适配钢铁厂高炉风机（数千安培）、电网枢纽站（数万安培）的回路需求。2.恶劣环境适配：外壳采用防尘、防水、防爆设计，触头采用耐磨损合金材料，可在化工厂粉尘、煤矿井下潮湿环境中稳定工作，减少故障概率。3.协同工作适配：与限流电抗器联动，先通过电抗器限制短路电流峰值，再由高速开关快速分断，降低开关分断压力；与双电源快切装置配合，实现 “故障分断 + 电源切换” 无缝衔接，保障化工反应釜、轧钢机连续运行。

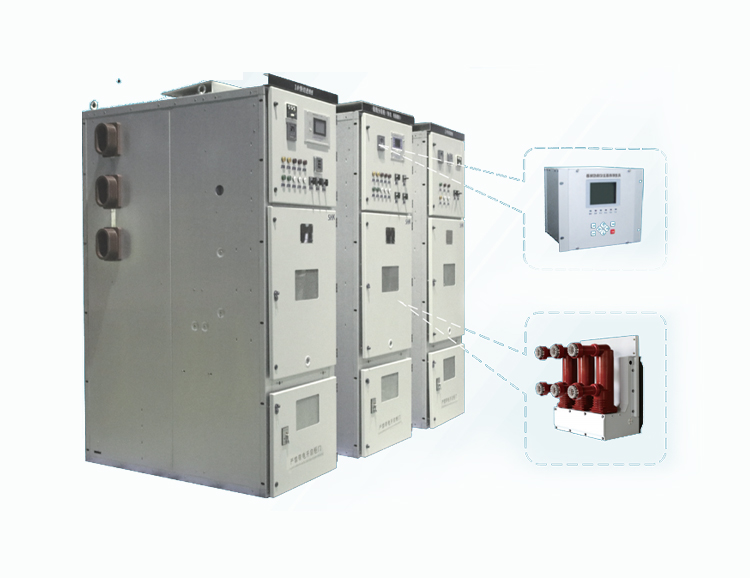

大容量高速开关是化工、钢铁、电网等高耗能企业的 “大功率故障快速切断器”，核心作用是毫秒级切除短路故障、平稳切换大容量负荷，避免故障扩大和设备损坏，保障大功率连续生产系统的安全稳定运行。一、核心作用毫秒级切除短路故障：针对工业系统中变压器、母线、大功率电机回路的短路故障，能在 10-50 毫秒内快速分断电流（远快于普通断路器的 100-200 毫秒），限制短路电流峰值，避免设备因长时间承受大电流而烧毁（如钢铁厂高炉风机、化工厂反应釜供电回路）。平稳切换大容量负荷：适配工业场景中数千至数万安培的大功率负荷（如轧钢机、矿井提升机、电网联络线负荷），切换时无明显电流冲击和电压波动，避免负荷停机或系统电压跌落。保障系统稳定运行：故障时快速隔离故障点，防止连锁跳闸（如电网枢纽站故障扩散至整个区域电网）；负荷切换时维持母线电压稳定，避免化工、石化企业连续生产流程中断。协同限流与保护：与限流电抗器、零损耗深度限流装置配合，先限流再快速分断，降低短路电流对开关自身的冲击，同时减少故障点电弧能量，降低火灾、爆炸风险（适配化工、煤矿等易燃易爆场景）。二、分行业场景化作用1. 化工 / 石化行业核心痛点：反应釜、压缩机等大功率设备的供电回路短路，可能引发物料泄漏、反应失控；大容量电容补偿装置投切时易产生涌流，干扰 PLC 控制系统。开关作用：快速切断设备短路故障，避免反应釜停机和安全事故；平稳切换电容补偿装置、泵类集群负荷，抑制涌流冲击，保障控制回路稳定。2. 钢铁行业核心痛点：轧钢机、连铸机、高炉风机的回路电流达数千安培，短路时电流峰值极高，普通断路器难以快速切断；生产线负荷切换（如轧机启停）易导致电压波动，影响钢材质量。开关作用：毫秒级切断大功率设备短路电流，保护电机绕组和变压器；平稳启停轧钢机、切换冶炼负荷，维持母线电压稳定，减少轧废、铸坯报废。3. 煤炭行业核心痛点：井下主通风机、提升机、刮板输送机的供电回路为大容量高电压（6-10kV），短路故障可能导致井下缺氧、生产中断；地面选煤厂大功率设备切换易产生冲击电流。开关作用：快速切断井下设备短路故障，保障人员安全和通风、提升系统连续运行；平稳切换选煤厂负荷，避免设备机械冲击和电气损坏。4. 电网行业核心痛点：配网枢纽站、新能源并网点（光伏 / 风电集群）的短路故障易引发大面积停电；电网联络线的大容量负荷切换可能导致频率波动。开关作用：快速隔离电网故障点，防止局部故障扩散；平稳切换联络线负荷和新能源并网回路，维持电网频率、电压稳定，减少并网中断时间。三、核心价值1.降低设备损耗与维修成本：快速切断短路电流，避免变压器、电机等昂贵设备烧毁，减少维修费用和停机检修时间（如钢铁厂高炉风机维修一次需数十万元）。2.避免巨额生产损失：化工、钢铁企业大容量设备停机 1 小时损失可达数十万至数百万元，开关通过快速故障切除和平稳切换，直接规避此类损失。3.提升生产安全等级：在化工易燃易爆、煤矿井下等高危场景，快速切断故障能降低电弧引发的火灾、爆炸风险，保障人员和设备安全。4.适配高功率升级需求：随着企业生产线扩容（如化工园区新增反应釜、钢铁厂升级轧钢线），大容量高速开关可满足数千至数万安培的电流承载与分断需求，无需频繁更换设备。四、与普通断路器的核心差异1.分断速度：普通断路器分断时间 100-200 毫秒，大容量高速开关仅 10-50 毫秒，能更快抑制短路电流峰值，保护大功率设备。2.容量适配：普通断路器难以稳定分断数万安培的大容量电流，高速开关采用特殊灭弧结构（如真空灭弧、SF6 灭弧），适配工业高功率回路。3.切换平稳性：普通断路器切换大容量负荷时冲击电流大，高速开关通过同步控制技术，实现近无冲击切换，适配连续化生产需求。

我司两产品被评为2024年合肥市工业精品近日，合肥市工业和信息化局公布2024年合肥工业精品名单，我司今年会电气的ZGKS配网综合故障管控系统以及ZRD母线残压保持装置被评为2024年合肥市工业精品。

双电源快切装置的工作原理是 “常态监测待命 - 故障毫秒识别 - 精准择机切换 - 稳定供电恢复”，通过智能判断电源状态和切换时机，在工业场景主电源故障时，快速、无冲击切换至备用电源，保障化工、钢铁等企业关键设备连续运行，避免生产中断。一、核心工作逻辑1. 常态运行：主供 + 监测，双电源协同待命装置实时监测工作电源（主电源） 的电压、频率、相位、电流，以及备用电源的电压、频率（确保备用电源处于 “就绪状态”），监测精度达毫秒级，适配工业 380V-35kV 电压等级。执行单元状态：主电源开关闭合、备用电源开关断开，负荷（如化工反应釜、钢铁轧钢机、电网枢纽站设备）由主电源稳定供电，装置无额外压降和损耗，不影响生产流程。工业适配：针对高耗能企业的大功率负荷（数千至数万安培），监测模块采用抗电磁干扰设计，避免钢铁厂、电网强电磁环境导致的误监测。2. 故障识别：毫秒级响应，锁定切换条件当主电源出现失压（低于额定电压 85%）、过压、短路、频率异常等故障时，检测模块在10-20 毫秒内捕捉异常信号，立即反馈至控制单元。控制单元（核心为 DSP 智能芯片）快速完成两项关键判断：① 故障类型是否为 “需切换”（排除瞬时波动等假故障）；② 备用电源是否满足切换条件（电压≥额定值 90%、频率 50±0.5Hz、相位差≤10°，可按需调整）。关键作用：避免盲目切换（如备用电源异常时切换会导致二次故障），适配化工、石化企业 “宁不切，不切错” 的安全需求。3. 切换执行：择机动作，无冲击衔接供电控制单元根据负荷类型，选择最优切换方式，发出精准指令（分断主电源开关 + 闭合备用电源开关），全程20-100 毫秒完成，远快于普通双电源（ATS）的秒级切换，避免设备因断电停机。3 种核心切换方式（适配不同工业负荷）：快速切换：优先级最高，不严格等电压过零点，利用主电源残压与备用电源相位差在允许范围（≤15°）内快速切换，适用于钢铁轧钢机、化工压缩机等电机类负荷，减少重启冲击。同期切换：切换前精准匹配主电源残压与备用电源的频率、相位，在相位差最小时（≤5°）切换，适用于 PLC/DCS 控制回路、精密仪器，避免电压冲击导致程序中断。残压切换：主电源失压后，等待其残压降至安全值（20%-40% 额定电压）再切换，适用于纯电阻负荷（如车间照明、加热设备），避免反向电流冲击。切换逻辑选择：电机、变频器等感性负荷用 “先分后合”（避免双电源并联短路）；控制回路、应急照明等小功率负荷可选用 “先合后分”（零中断供电）。4. 恢复待机：供电稳定，按需切回或保持切换完成后，负荷由备用电源持续供电，装置实时监测两路电源状态，确保供电稳定（如电压波动≤±3%）。当主电源故障排除、恢复正常（满足 “电压、频率、相位达标且稳定 3-5 秒”），装置可按预设逻辑：① 自动切回主电源（默认模式，回归常态供电）；② 保持备用电源供电（按需锁定），全程无人工干预。特殊场景：若故障持续，装置联动应急发电机切入，形成 “主电源 - 备用电源 - 应急发电机” 三级保障，适配电网、煤炭企业的长时供电需求。二、核心组件的作用检测模块：工业级电压 / 电流传感器、相位检测器，抗振动、耐高温，适配化工厂高温环境、钢铁厂粉尘环境，确保故障识别精准。控制模块：DSP+FPGA 双芯片架构，运算速度快（每秒百万次），可存储多套切换逻辑（适配不同生产线负荷），支持远程调试（方便电网、大型钢铁企业的集中管控）。执行模块：快速断路器（分闸时间≤30 毫秒）、IGBT 固态开关（无电弧、寿命长），可承受高电流冲击（数万安培），适配高耗能企业的大功率回路。闭锁与保护模块：具备 “备用电源异常闭锁”“切换失败重试”“过流 / 过压保护” 功能，避免误切换导致反应釜失控（化工）、电网波动（电网企业）等安全事故。三、工业场景适配的关键原理细节切换速度适配：针对化工反应釜（停机阈值≤50 毫秒）、钢铁连铸机（停机阈值≤80 毫秒），切换时间控制在 20-100 毫秒，确保设备 “不停机、不报错”。冲击控制适配：通过 “同期切换” 将电机重启冲击电流从 5-7 倍额定电流降至 2-3 倍，避免钢铁厂轧钢机绕组烧毁、化工厂泵类设备机械损伤。协同工作适配：与母线残压保持装置联动，残压保持装置维持 “故障发生 - 切换完成” 的间隙供电（20-100 毫秒），实现 “无缝衔接”，适配连续化生产需求。
